5  Dados Geoestatísticos

Objetivos do Capítulo

Ao final deste capítulo, o estudante deverá ser capaz de:

  • Compreender o conceito de variograma e semivariograma;
  • Ajustar modelos teóricos de variograma (linear, exponencial, gaussiano, wave);
  • Realizar interpolação espacial por krigagem;
  • Avaliar a qualidade do ajuste por validação cruzada.
Slides do Capítulo 5 - Dados Geoestatísticos

Clique aqui para acessar a apresentação em Slides

A geoestatística lida com variáveis que são medidas em localizações contínuas ou irregulares no espaço, como temperatura, precipitação, concentração de poluentes ou altitude. A premissa fundamental é que observações próximas tendem a ser mais similares do que observações distantes — princípio conhecido como dependência espacial ou autocorrelação espacial.

5.1 Aplicação VII: Geoestatística com dados de pluviosidade na cidade do Rio de Janeiro/RJ

Nesta aplicação, utilizaremos técnicas de geoestatística para analisar os dados de chuva acumulada provenientes das estações pluviométricas do sistema Alerta Rio. Os dados referem-se à média da precipitação acumulada em 7 dias, com base nos totais das últimas 24h e 96h, permitindo uma visão mais abrangente da distribuição espacial da chuva no município.

Através do uso de bibliotecas do R específicas para análise espacial e interpolação, o objetivo é construir modelos geoestatísticos que possibilitem a interpolação dos valores de precipitação em regiões não monitoradas diretamente por estações. Esse tipo de abordagem pode auxiliar tanto no planejamento urbano quanto na prevenção de desastres naturais.

Uma breve introdução a Geoestística

Semivariograma: a base da análise espacial

Uma das principais ferramentas da geoestatística é o semivariograma, que mede o quanto dois pontos próximos no espaço se parecem (ou se diferem) com relação ao valor de uma variável.

A ideia central é: Se dois pontos estão muito próximos, é esperado que seus valores sejam parecidos. Já se estiverem distantes, a diferença entre os valores tende a aumentar.

A versão experimental do semivariograma é calculada para diferentes distâncias entre os pontos, usando a seguinte fórmula:

\[\hat{\gamma}(h) = \dfrac{1}{2N(h)}\sum^{N(h)}_{i=1}[z(x_i) - z(x_i + h)]^2 \] Sabendo que:

  • \(\hat{\gamma}(h)\): valor estimado do fenômeno para a distância \(h\);

  • \(N(h)\): número de pares de pontos separados por uma distância \(h\);

  • \(z(x_i)\): valor observado da variável na localização \(x_i\);

  • \(z(x_i + h)\): valor observado da variável em um ponto a uma distância \(h\) de \(x_i\).

  • A expressão representa a entre os valores da variável observada em pares de pontos separados pela distância \(h\).

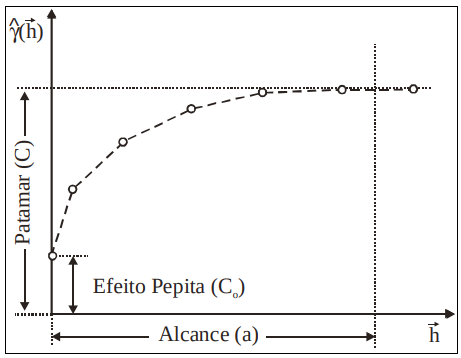

📌 Efeito Pepita (C₀): É a variação observada mesmo quando a distância entre os pontos é muito pequena ou zero.

📌 Patamar (C): É o valor em que o variograma se estabiliza, indicando que a partir de certa distância, a variabilidade entre os pontos não aumenta mais.

📌 Alcance (a): É a distância a partir da qual dois pontos deixam de estar correlacionados. Até essa distância, os valores ainda apresentam semelhança espacial, ou seja, após essa distância, tornam-se independentes.

Apesar de útil, essa fórmula não é robusta em todas as situações. Em alguns casos, a variabilidade não é constante ao longo da área estudada, o que chamamos de heterocedasticidade. Nesses cenários, modelos diferentes podem ser utilizados para representar o comportamento do semivariograma. Por exemplo:

  1. Modelo Exponencial

  2. Modelo Esférico

  3. Modelo Gaussiano

  4. Outros

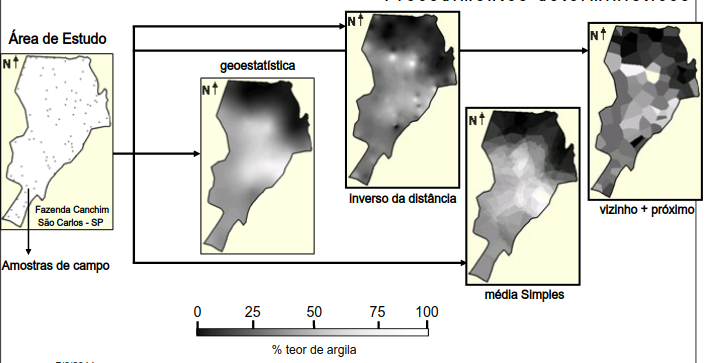

  • Exemplo: Mapa sobre o teor de argila no solo.

A imagem mostra a interpolação do teor de argila em uma área agrícola da Fazenda Canchim (SP), a partir de amostras de solo coletadas em campo. Diversos métodos são comparados: a geoestatística (krigagem), que utiliza a estrutura de dependência espacial dos dados via semivariograma e produz um mapa suavizado e estatisticamente robusto; o método do inverso da distância (IDW), que pondera os pontos mais próximos com maior influência, resultando em maior detalhamento local, mas com risco de exagerar variações; a média simples, que suaviza os dados sem considerar plenamente a variabilidade espacial; e o método do vizinho mais próximo, que gera áreas abruptas ao atribuir a cada região o valor da amostra mais próxima, sem suavização. O exemplo evidencia como a escolha do método de interpolação impacta diretamente a qualidade e continuidade do mapa final.

*Fonte: Referência científica: Druck, S.; Carvalho, M.S.; Câmara, G.; Monteiro, A.V.M. (eds) “Análise Espacial de Dados Geográficos”. Brasília, EMBRAPA, 2004

Biliotecas do R que serão utilizadas

library(sf)
library(sp)
library(dplyr)
library(gstat)
library(lattice)
library(automap)
library(raster)
library(leaflet)
library(leaflet.extras2)
library(leafem)

Importando a tabela com a chuva acumulada média de 7 dias das últimas 24hs e 96hs das estações pluviométricas da cidade do Rio de Janeiro

Descrição das Estações (Alerta Rio)

Download Dados Pluviométricos (Alerta Rio)

  • Como esses dados já foram baixados, iremos ler direto no R:
#
pluvio <- read.csv("dados/chuva/pluviosidade.csv", sep=";")

Análise Gráfica Descritiva

quantil <- quantile(pluvio$acumulado_24h, seq(0,1,0.2))
quantil
#>    0%   20%   40%   60%   80%  100%
#>  0.00  1.92  4.24  7.36 11.84 36.00

Transformar os dados em um objeto espacial do R

  • x - Longitude
  • y - Latitude
sp::coordinates(pluvio) = ~ x + y

Análise Gráfica Descritiva com os dados espaciais

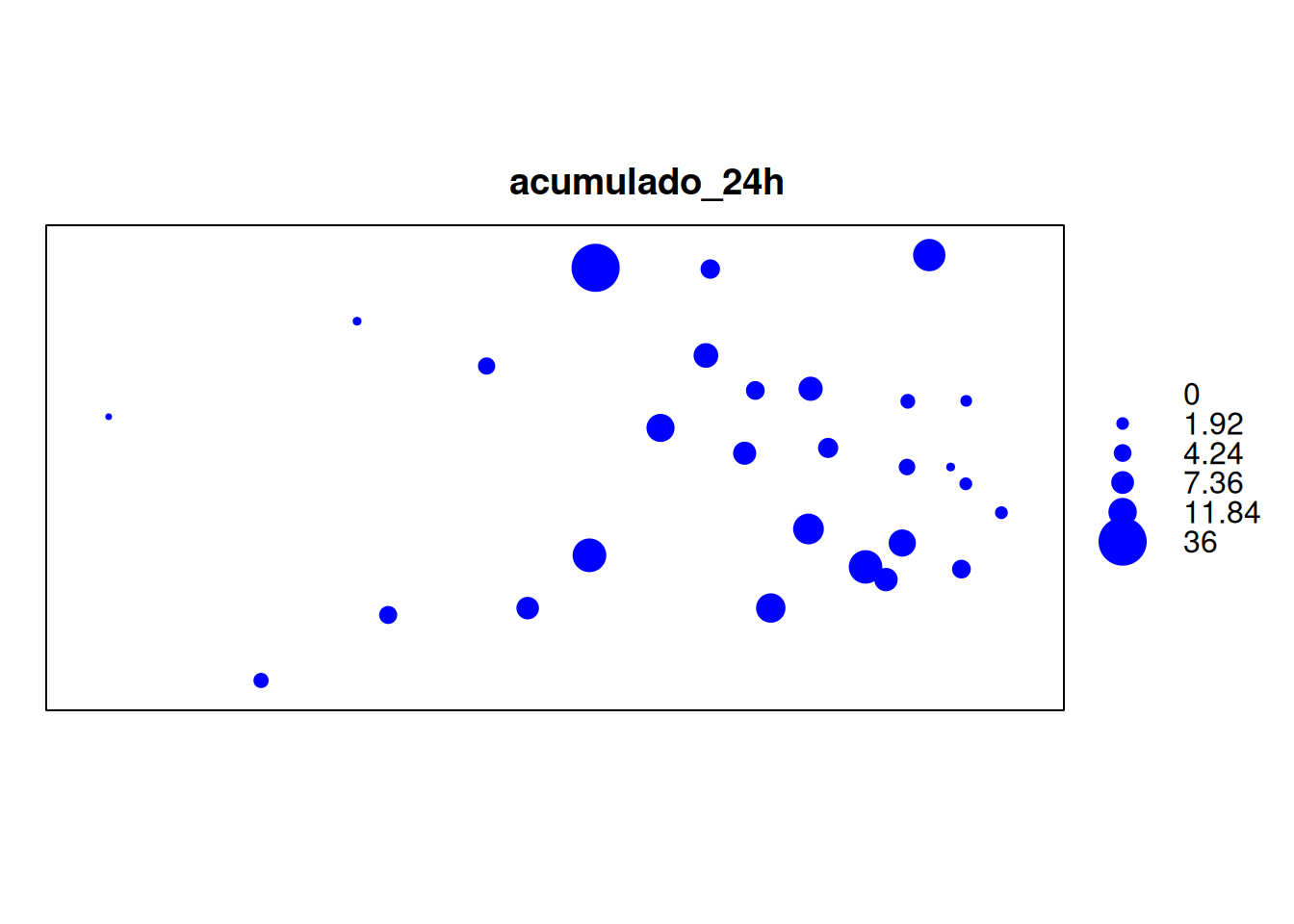

# Bubble plot
bubble(pluvio, "acumulado_24h", key.entries = quantil, pch=19, col="blue")

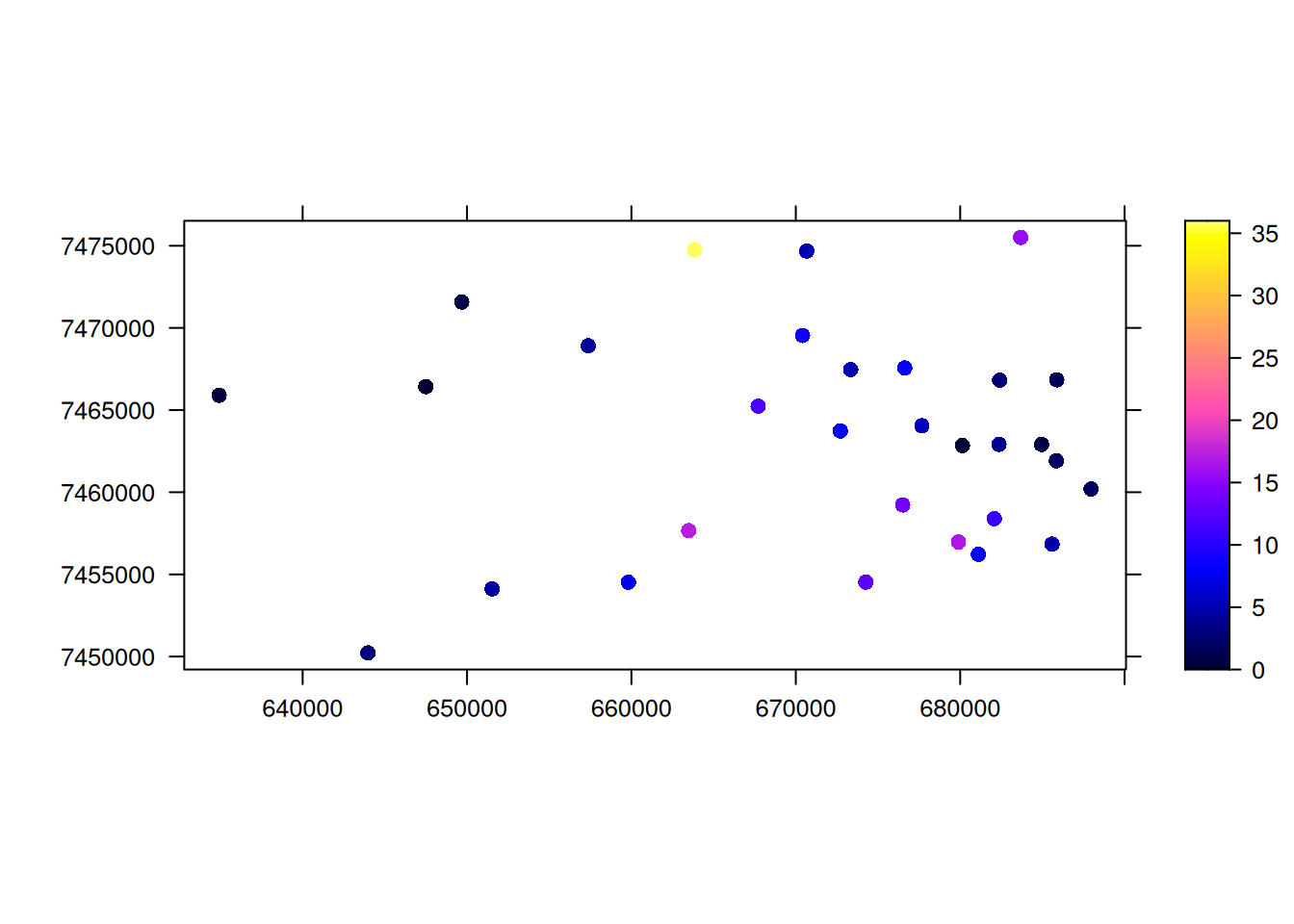

# Point plot
spplot(pluvio['acumulado_24h'], scales=list(draw=T), key.space="right", colorkey=T)

📌 Variograma Experimental (ou empírico)

O variograma experimental (ou empírico) é uma ferramenta usada em geoestatística para medir como a semelhança entre os valores de uma variável muda com a distância entre os pontos amostrados. Nesse caso, o variograma experimental vai nos ajudar a entender quão relacionados estão os valores de chuva conforme a distância entre as estações pluviométricas aumenta.

🧪 Como é construído ?

  1. Para vários pares de pontos, calcula-se a diferença entre os valores medidos (por exemplo, de chuva em 24h).

  2. Agrupa-se esses pares por faixas de distância (os “lags”).

  3. Para cada faixa, calcula-se a média da variância entre os pares.

🧠 Por que é importante ?

  1. O variograma experimental é a base para escolher e ajustar um modelo geoestatístico.

  2. Ele permite aplicar métodos como krigagem, para estimar valores em locais sem medição.

variogram.emp = variogram(acumulado_24h ~x+y, pluvio, width=1000, cutoff=20000)
variogram.emp

  • acumulado_24h ~ x + y: estamos analisando como a variável chuva acumulada varia no espaço (coordenadas x e y).

  • width = 1000: define que os pares de pontos serão agrupados em intervalos de 1000 metros, ou seja, é aistância média entre amostras ou distância dos lags.

  • cutoff = 20000: só serão considerados pares de pontos com até 20 km de distância (Distância máxima entre os pontos amostrados).

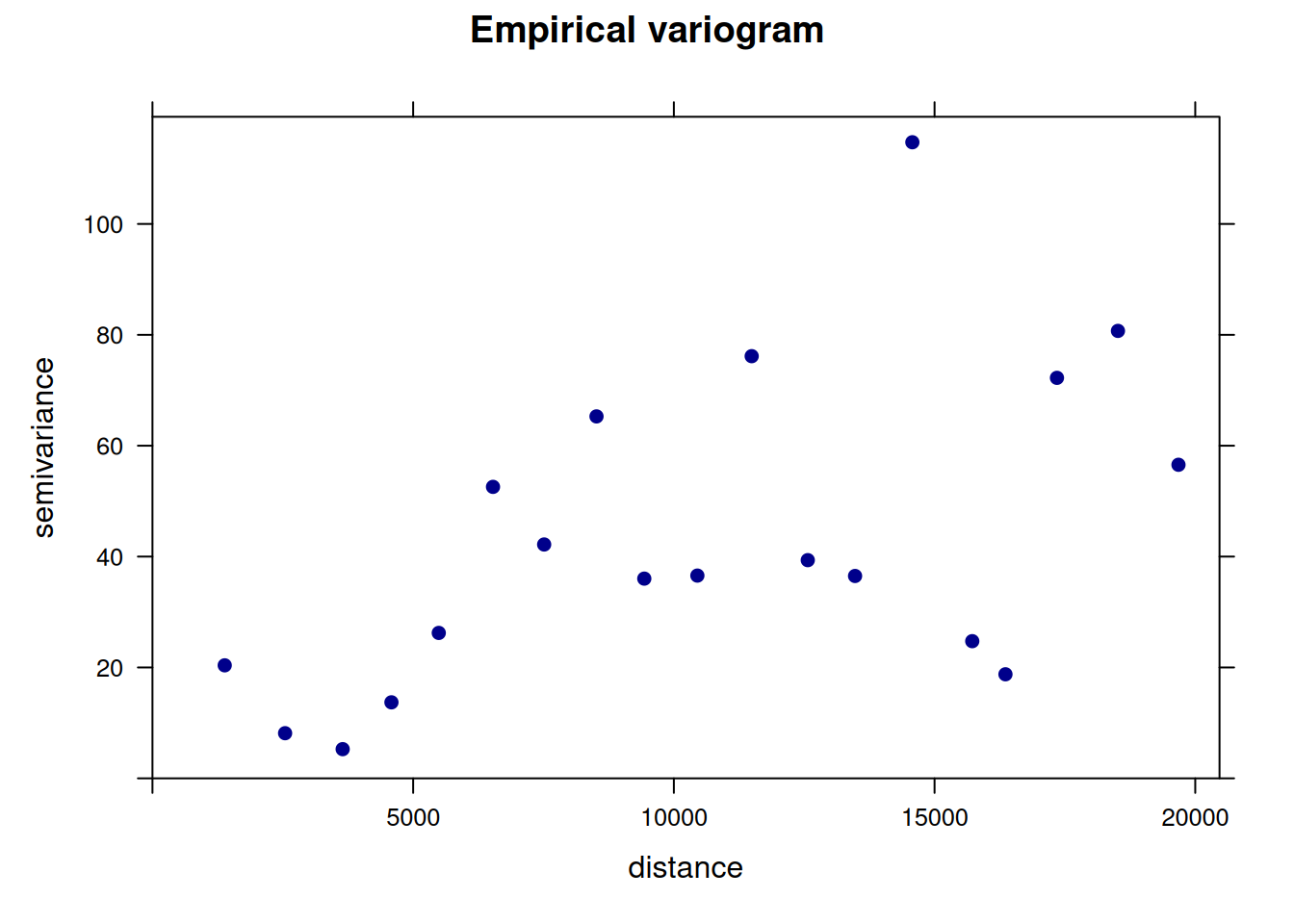

# Variogram plot
plot(variogram.emp, main = "Empirical variogram", pch = 19, col = "darkblue")

Esse código plota o variograma experimental (ou empírico), que foi criado anteriormente com o objeto variogram.emp.

O variograma empírico mostra que há uma autocorrelação espacial positiva entre os pontos amostrados até aproximadamente 10.000 unidades de distância. Após esse ponto, a semivariância se estabiliza, sugerindo que a dependência espacial se dissipa. Oscilações em maiores distâncias podem indicar variação não explicada (efeito pepita) ou padrões espaciais mais complexos.

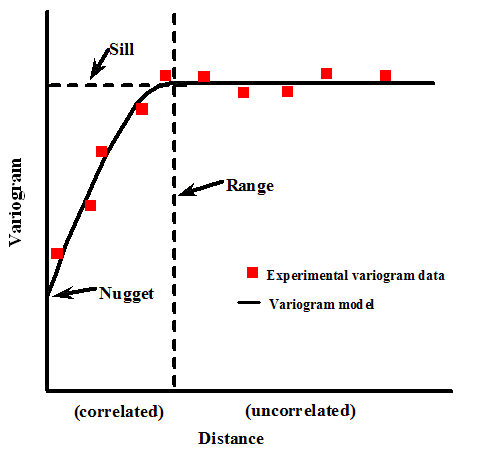

📌 Semivariograma Teórico

É uma função matemática ajustada sobre o variograma experimental. Ele serve para modelar a relação espacial entre os dados (ex: chuva), e é usado para realizar interpolações com krigagem.

🟡 Nugget (efeito pepita): É o valor do variograma no ponto zero da distância (\(x = 0\)).

⚫ Sill (patamar ou limite da variância): É o valor máximo da semivariância (eixo \(Y\)), onde a curva estabiliza. Indica o ponto em que os dados deixam de estar correlacionados espacialmente.

📏 Range (alcance): É a distância (eixo \(X\)) até onde os dados ainda estão correlacionados. Depois do range, os pontos não têm mais relação espacial entre si.

🤔 Por que isso importa ?

Esses três parâmetros (nugget, sill e range) definem como a variável se comporta no espaço, e são essenciais para:

  • Interpolar dados em locais sem observação (krigagem),

  • Planejar amostragem eficiente,

  • Entender o grau de continuidade espacial de um fenômeno.

Fonte do gráfico

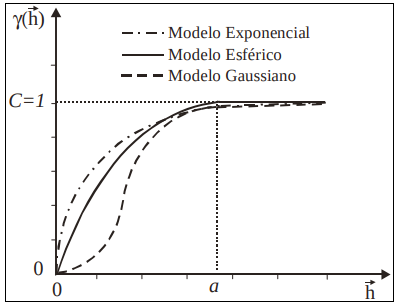

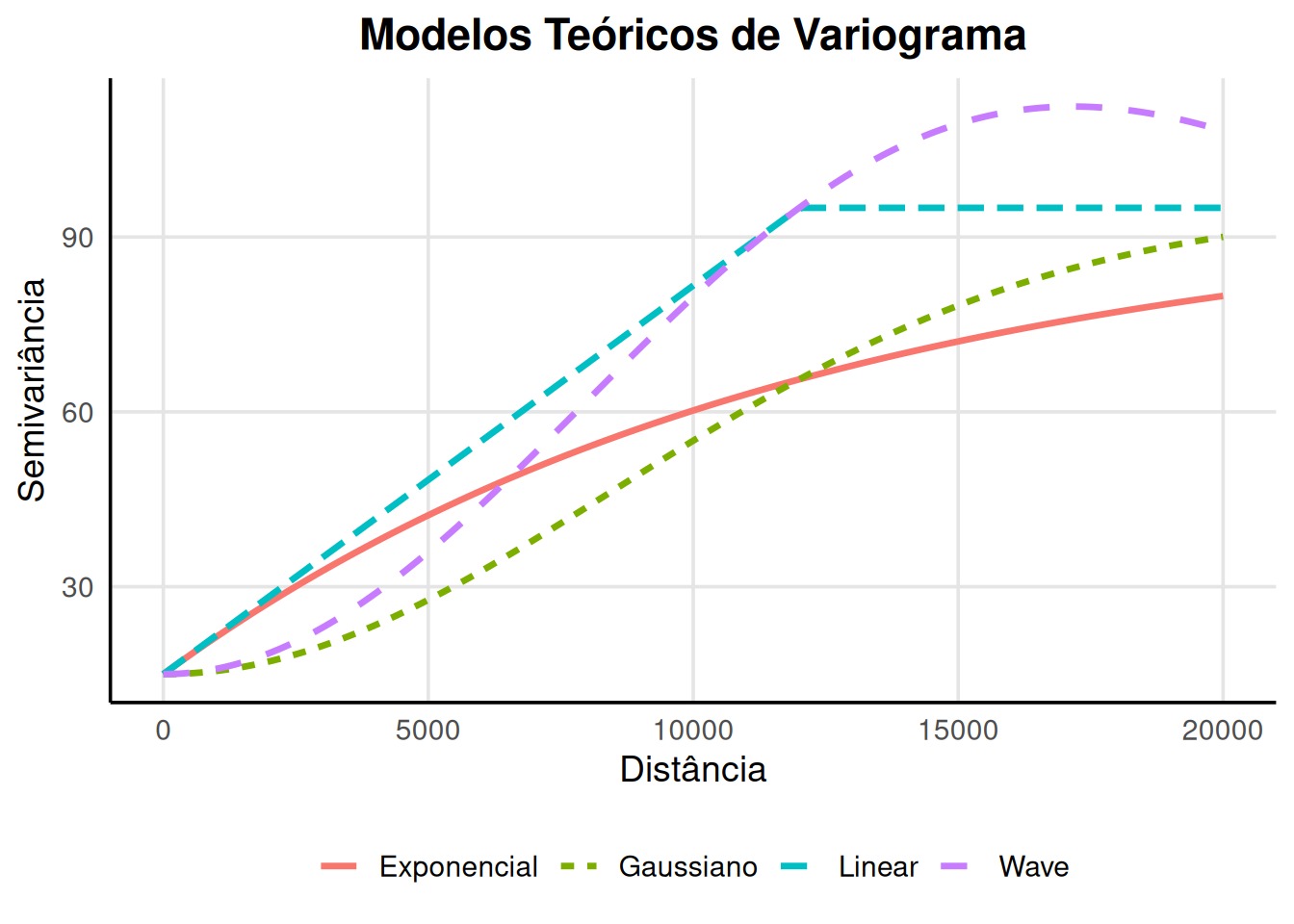

📌 Alguns modelos mais usuais para o ajuste do variograma teorico:

📌 Parâmetros sugeridos para ajuste do variograma teórico:

Observando o Variograma Empírico, é possível sugerir os três parâmetros principais que definem a estrutura espacial dos dados:

Parâmetro Significado Interpretação visual no seu gráfico
Nugget (efeito pepita) Variação a distância zero (ruído, erro de medição, microvariação) O valor de semivariância onde o gráfico começa. Visualmente está entre 10 e 15
Range (alcance) Distância onde a semivariância se estabiliza (pontos além disso são independentes) A estabilização parece ocorrer por volta de 10.000 a 12.000 unidades de distância
Sill (platô) Valor máximo da semivariância (nugget + psill) O platô está próximo de 80 a 100, portanto o psill seria algo como 70 a 90 (psill = sill - nugget)
## 1) Modelo Linear
lin.fit  = fit.variogram(variogram.emp,
                         model = vgm(psill = 80, model = "Lin",
                                     range = 12000, nugget = 15))

## 2) Modelo exponencial
exp.fit  = fit.variogram(variogram.emp,
                         model = vgm(psill = 80, model = "Exp",
                                     range = 12000, nugget = 15))

## 3) Modelo gaussiano
gau.fit  = fit.variogram(variogram.emp,
                         model = vgm(psill = 80, model = "Gau",
                                     range = 12000, nugget = 15))

## 4) Modelo wave
wav.fit  = fit.variogram(variogram.emp,
                         model = vgm(psill = 80, model = "Wav",
                                     range = 12000, nugget = 15))

Os comandos usam a função fit.variogram() do pacote gstat no R para ajustar modelos teóricos ao variograma empírico (representado pelo objeto variogram.emp da figura acima). Isso é essencial para modelar a dependência espacial entre os dados.

Os modelos ajustados foram: Modelo Linear (Lin), Exponencial (Exp), Gaussiano (Gau) e Wave (Wav). Para o ajuste dos mpdels, foram utilizados os seguintes parâmentros que definem a estrutura espacial dos dados:

  • model: tipo de modelo teórico (forma da curva).

  • psill: efeito de platô (sill parcial).

  • range: alcance da dependência espacial.

  • nugget: efeito pepita (variação não explicada, ruído ou erro de medição).

# Layout: 2 linhas, 2 colunas
par(mfrow = c(2, 2))

# Plota cada modelo com linha vermelha

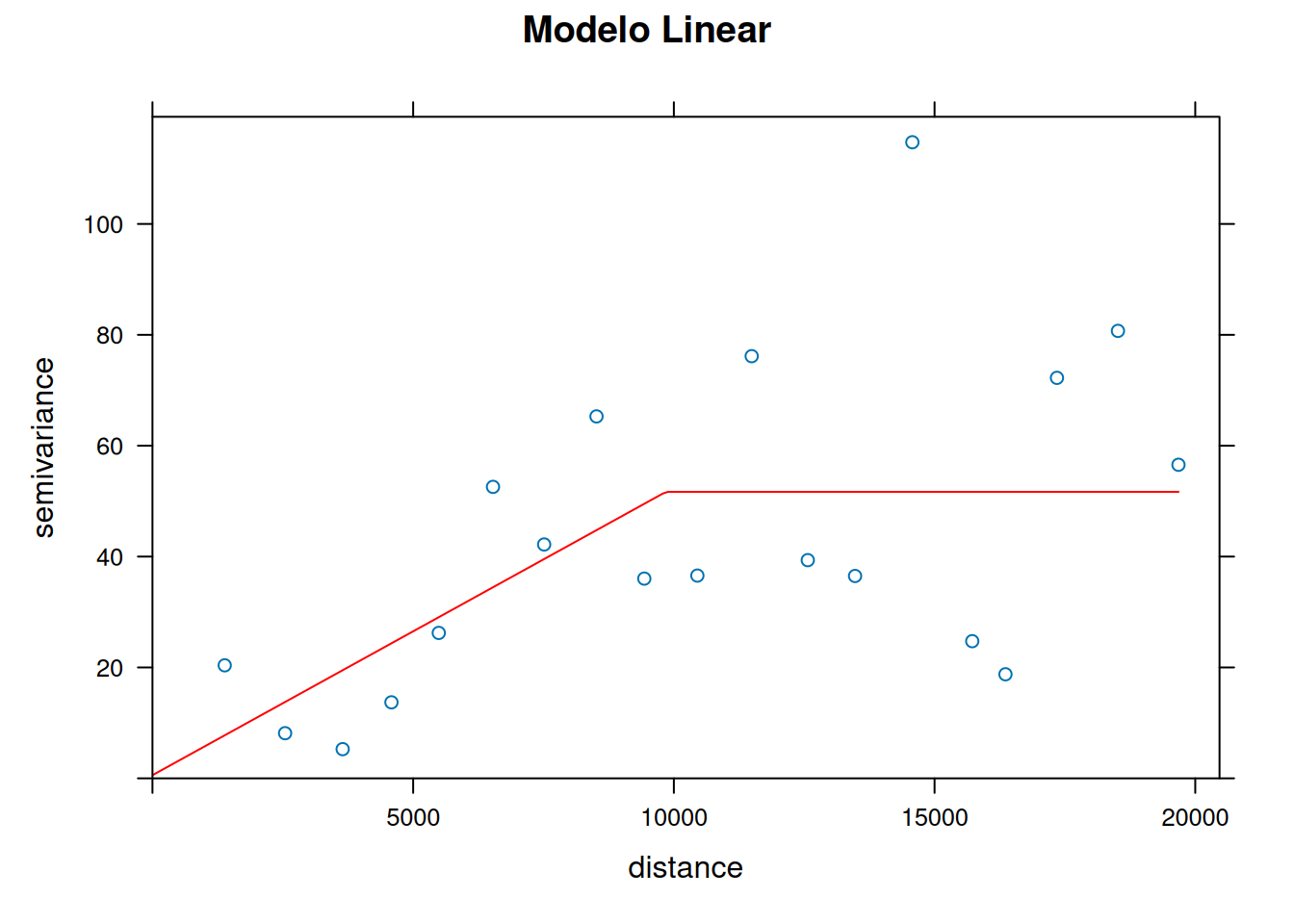

plot(variogram.emp, lin.fit, main = "Modelo Linear", col.line = "red")

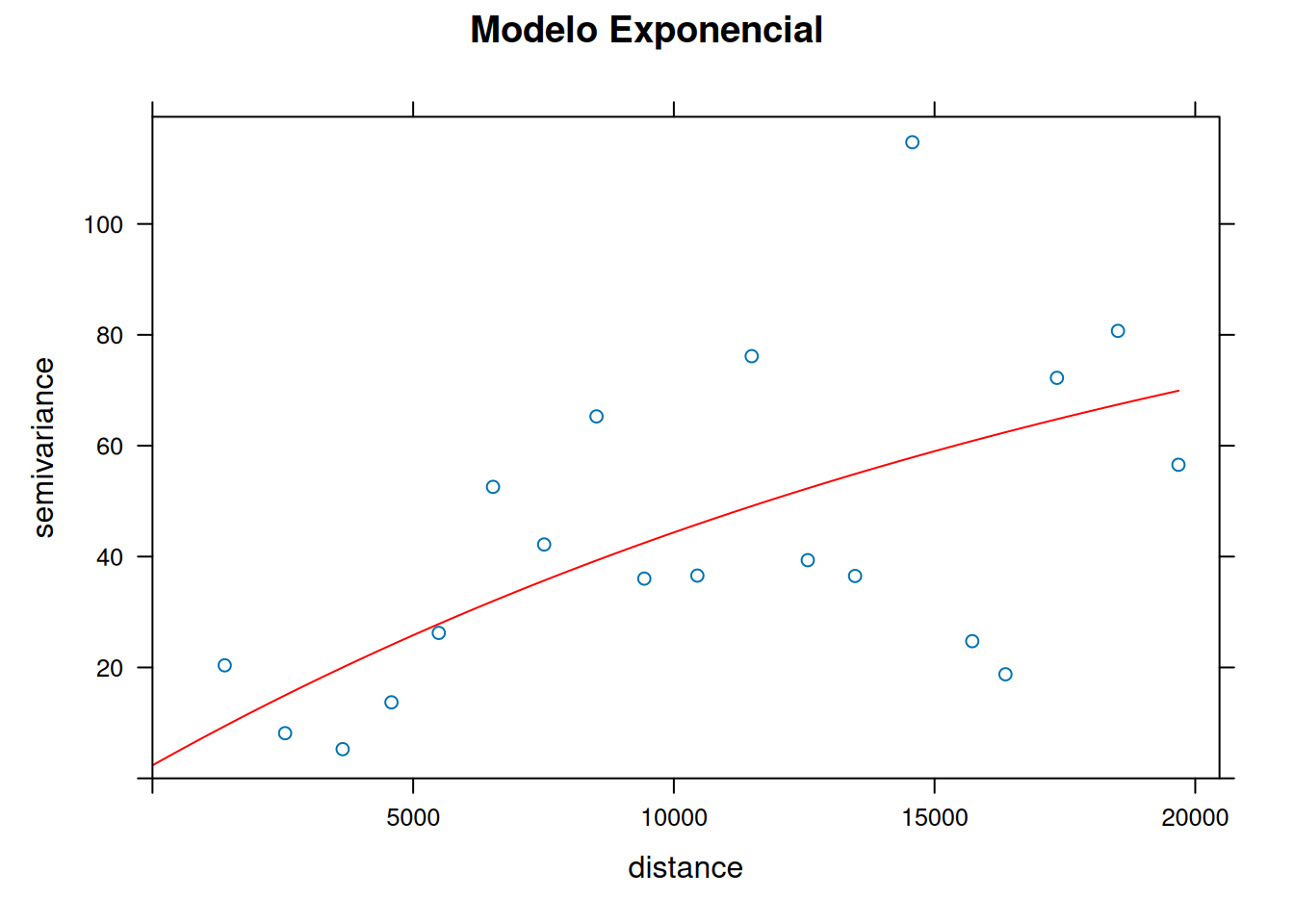

plot(variogram.emp, exp.fit, main = "Modelo Exponencial", col.line = "red")

plot(variogram.emp, gau.fit, main = "Modelo Gaussiano", col.line = "red")

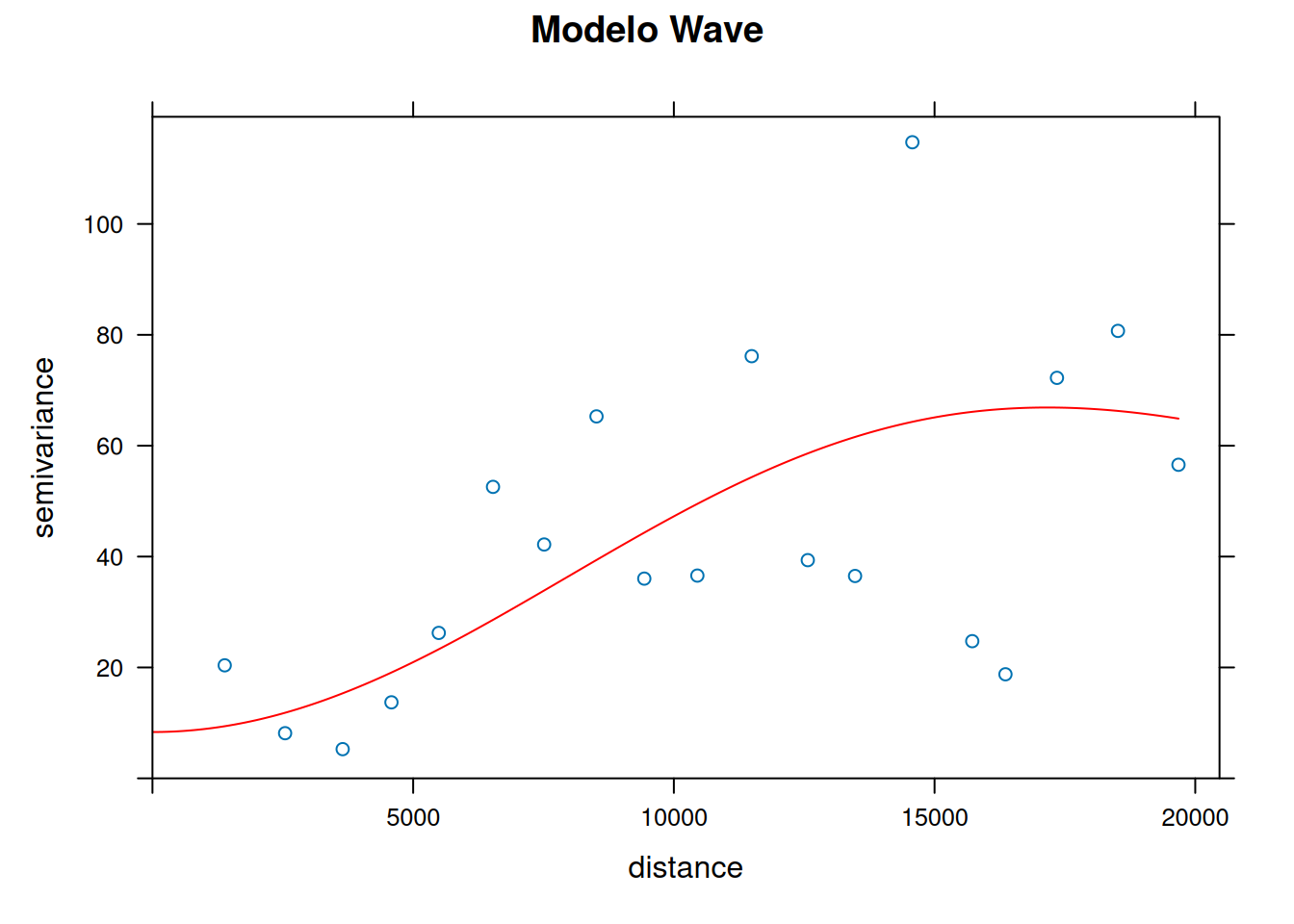

plot(variogram.emp, wav.fit, main = "Modelo Wave", col.line = "red")

# Restaura o layout padrão
par(mfrow = c(1, 1))

🧪 Validação Cruzada

A validação cruzada é um processo utilizado para avaliar o desempenho do modelo de krigagem. No contexto espacial, ela consiste em retirar um ponto por vez da malha de dados, utilizar os demais pontos para prever o valor naquele local removido, comparar a previsão com o valor real observado e repetir esse procedimento para todos os pontos da amostra. Esse método permite estimar a capacidade do modelo em gerar boas predições em locais onde não há observações diretas.

🧮 O que é o RMSE (Root Mean Squared Error): é um dos indicadores que resume a performance do modelo. É a “a raiz quadrática média” dos erros entre valores observados (reais) e predições (hipóteses).

\[\text{RMSE} = \sqrt{ \frac{1}{n} \sum_{i=1}^{n} (y_i - \hat{y}_i)^2 }\]

Modelo Linear

## 1) Modelo Linear
cv.lin <- krige.cv(acumulado_24h ~x+y, locations = pluvio, model = lin.fit)
summary(cv.lin)
#> Object of class SpatialPointsDataFrame
#> Coordinates:
#>         min     max
#> x  634918.7  687966
#> y 7450222.8 7475508
#> Is projected: NA
#> proj4string : [NA]
#> Number of points: 30
#> Data attributes:
#>    var1.pred          var1.var         observed        residual
#>  Min.   : 0.6757   Min.   : 9.001   Min.   : 0.00   Min.   :-10.41265
#>  1st Qu.: 4.3063   1st Qu.:11.956   1st Qu.: 2.20   1st Qu.: -2.84581
#>  Median : 6.7569   Median :19.120   Median : 5.00   Median : -0.44587
#>  Mean   : 7.2750   Mean   :28.832   Mean   : 7.34   Mean   :  0.06504
#>  3rd Qu.:10.4716   3rd Qu.:43.382   3rd Qu.:10.30   3rd Qu.:  1.60175
#>  Max.   :15.6126   Max.   :80.832   Max.   :36.00   Max.   : 29.36110
#>      zscore                fold
#>  Min.   :-2.0312447   Min.   : 1.00
#>  1st Qu.:-0.5694150   1st Qu.: 8.25
#>  Median :-0.1237426   Median :15.50
#>  Mean   : 0.0004816   Mean   :15.50
#>  3rd Qu.: 0.3209759   3rd Qu.:22.75
#>  Max.   : 4.1304182   Max.   :30.00

  • Executando a validação cruzada do modelo de krigagem linear (lin.fit) aplicado aos dados de precipitação acumulado_24h com base nas coordenadas x e y.

  • krige.cv(): função do pacote gstat que realiza a validação cruzada.

  • locations = pluvio, indica que os pontos estão no objeto espacial pluvio.

  • Armazena o resultado (resíduos, predições, observações, etc.) no objeto cv.lin.

  • summary(cv.lin): Mostra estatísticas descritivas da predição (var1.pred), valor observado (observed) e resíduo (residual).

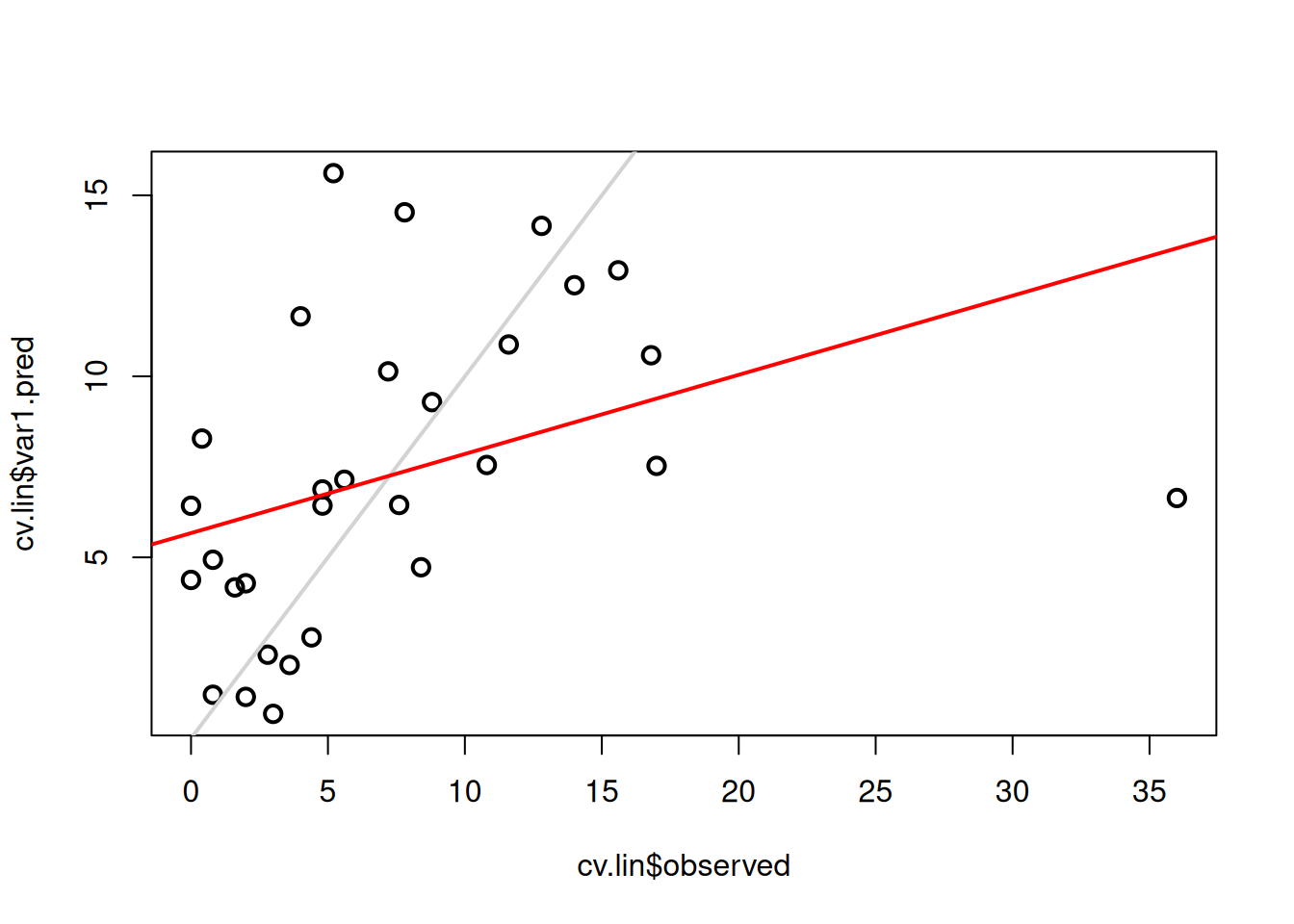

plot(cv.lin$var1.pred ~ cv.lin$observed, cex = 1.2, lwd = 2)
abline(0, 1, col = "lightgrey", lwd = 2)
lm_lin <- lm(cv.lin$var1.pred ~ cv.lin$observed)
abline(lm_lin, col = "red", lwd = 2)

r2_lin = summary(lm_lin)$r.squared
rmse_lin = hydroGOF::rmse(cv.lin$var1.pred, cv.lin$observed)

  • Plota os valores preditos em função dos valores observados. Serve para visualizar a qualidade das previsões.

  • Ajusta um modelo linear entre predito e observado. Adiciona essa linha ao gráfico em vermelho, indicando o ajuste real das predições. Quanto mais próximos da linha cinza \(45°\) ●, melhor o modelo.

Modelo Exponencial

## 2) Modelo exponencial
cv.exp <- krige.cv(acumulado_24h ~x+y, locations = pluvio, model = exp.fit)
summary(cv.exp)
#> Object of class SpatialPointsDataFrame
#> Coordinates:
#>         min     max
#> x  634918.7  687966
#> y 7450222.8 7475508
#> Is projected: NA
#> proj4string : [NA]
#> Number of points: 30
#> Data attributes:
#>    var1.pred           var1.var         observed        residual
#>  Min.   : 0.05946   Min.   : 12.43   Min.   : 0.00   Min.   :-15.0276
#>  1st Qu.: 3.53965   1st Qu.: 18.24   1st Qu.: 2.20   1st Qu.: -2.5507
#>  Median : 5.70266   Median : 24.70   Median : 5.00   Median : -0.5775
#>  Mean   : 7.01836   Mean   : 31.79   Mean   : 7.34   Mean   :  0.3216
#>  3rd Qu.: 9.60317   3rd Qu.: 38.87   3rd Qu.:10.30   3rd Qu.:  2.6835
#>  Max.   :20.22760   Max.   :107.42   Max.   :36.00   Max.   : 30.4535
#>      zscore              fold
#>  Min.   :-2.51038   Min.   : 1.00
#>  1st Qu.:-0.46016   1st Qu.: 8.25
#>  Median :-0.11174   Median :15.50
#>  Mean   : 0.02634   Mean   :15.50
#>  3rd Qu.: 0.45584   3rd Qu.:22.75
#>  Max.   : 4.66064   Max.   :30.00

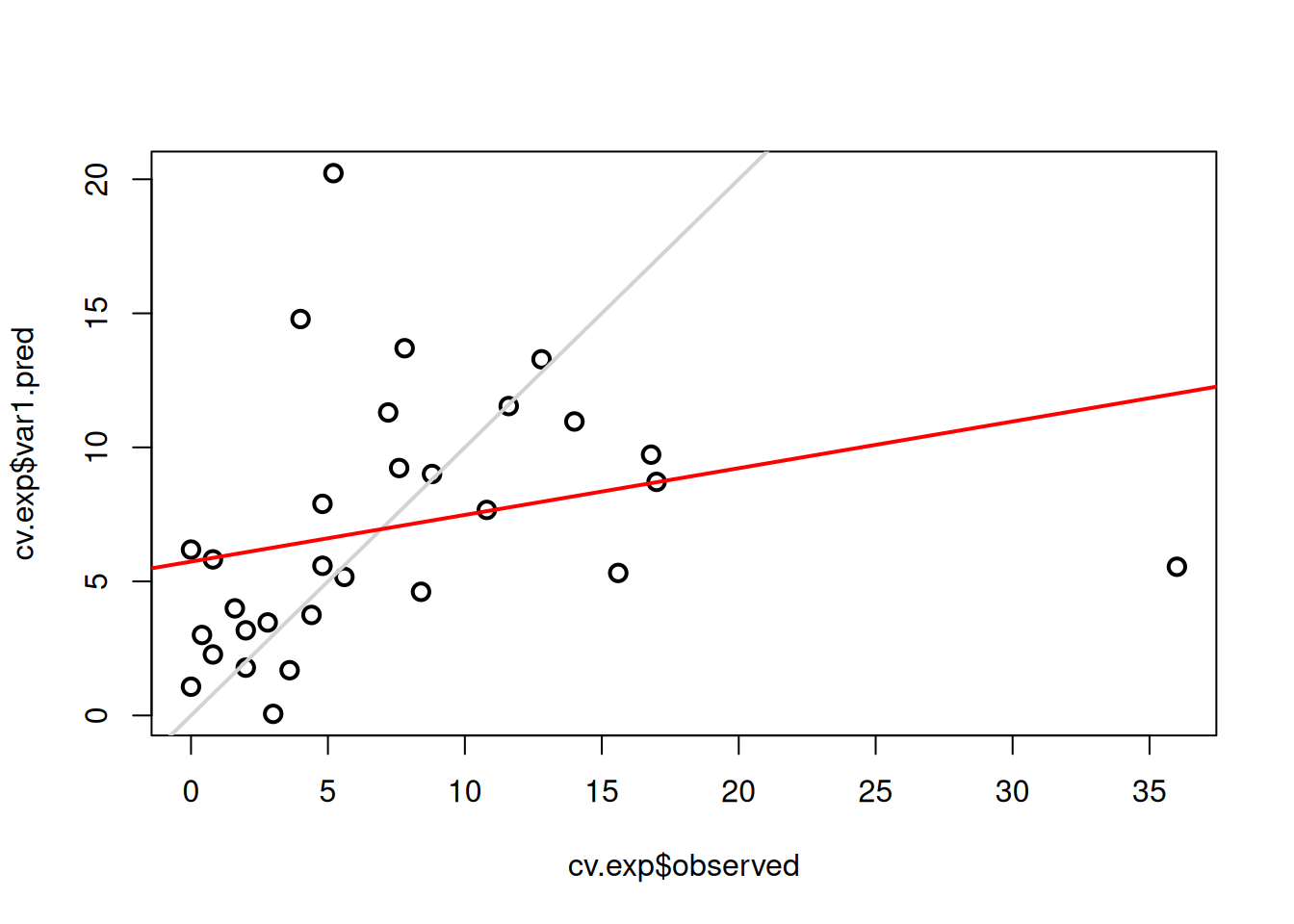

plot(cv.exp$var1.pred ~ cv.exp$observed, cex = 1.2, lwd = 2)
abline(0, 1, col = "lightgrey", lwd = 2)
lm_exp <- lm(cv.exp$var1.pred ~ cv.exp$observed)
abline(lm_exp, col = "red", lwd = 2)

r2_exp = summary(lm_exp)$r.squared
rmse_exp = hydroGOF::rmse(cv.exp$var1.pred, cv.exp$observed)

Modelo Gaussiano

## 3) Modelo Gaussiano
cv.gau <- krige.cv(acumulado_24h ~x+y, locations = pluvio, model = gau.fit)
summary(cv.gau)
#> Object of class SpatialPointsDataFrame
#> Coordinates:
#>         min     max
#> x  634918.7  687966
#> y 7450222.8 7475508
#> Is projected: NA
#> proj4string : [NA]
#> Number of points: 30
#> Data attributes:
#>    var1.pred         var1.var         observed        residual
#>  Min.   : 0.471   Min.   : 12.83   Min.   : 0.00   Min.   :-15.95271
#>  1st Qu.: 2.869   1st Qu.: 14.63   1st Qu.: 2.20   1st Qu.: -2.33169
#>  Median : 6.791   Median : 19.70   Median : 5.00   Median : -0.46100
#>  Mean   : 7.297   Mean   : 29.96   Mean   : 7.34   Mean   :  0.04298
#>  3rd Qu.: 9.971   3rd Qu.: 40.45   3rd Qu.:10.30   3rd Qu.:  1.88844
#>  Max.   :21.153   Max.   :105.30   Max.   :36.00   Max.   : 30.93771
#>      zscore               fold
#>  Min.   :-2.765850   Min.   : 1.00
#>  1st Qu.:-0.464753   1st Qu.: 8.25
#>  Median :-0.101037   Median :15.50
#>  Mean   : 0.004199   Mean   :15.50
#>  3rd Qu.: 0.248280   3rd Qu.:22.75
#>  Max.   : 4.660614   Max.   :30.00

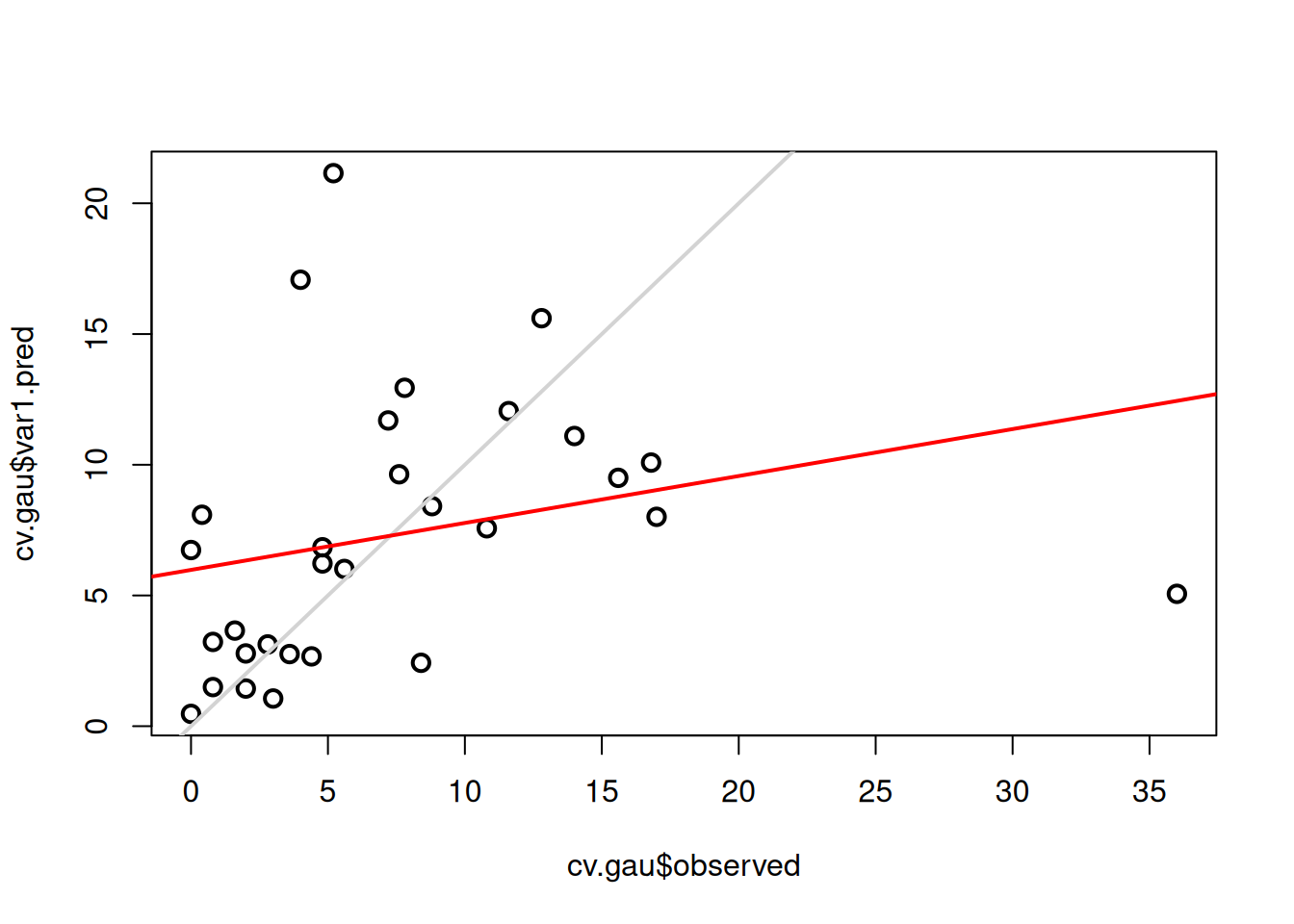

plot(cv.gau$var1.pred ~ cv.gau$observed, cex = 1.2, lwd = 2)
abline(0, 1, col = "lightgrey", lwd = 2)
lm_gau <- lm(cv.gau$var1.pred ~ cv.gau$observed)
abline(lm_gau, col = "red", lwd = 2)

r2_gau = summary(lm_gau)$r.squared
rmse_gau = hydroGOF::rmse(cv.gau$var1.pred, cv.gau$observed)

Modelo Wave

## 4) Modelo Wave
cv.wav <- krige.cv(acumulado_24h ~x+y, locations = pluvio, model = wav.fit)
summary(cv.wav)
#> Object of class SpatialPointsDataFrame
#> Coordinates:
#>         min     max
#> x  634918.7  687966
#> y 7450222.8 7475508
#> Is projected: NA
#> proj4string : [NA]
#> Number of points: 30
#> Data attributes:
#>    var1.pred         var1.var         observed        residual
#>  Min.   :-7.341   Min.   : 9.948   Min.   : 0.00   Min.   :-20.1138
#>  1st Qu.: 3.560   1st Qu.:11.010   1st Qu.: 2.20   1st Qu.: -3.4680
#>  Median : 6.402   Median :14.433   Median : 5.00   Median : -0.4004
#>  Mean   : 7.712   Mean   :21.695   Mean   : 7.34   Mean   : -0.3717
#>  3rd Qu.:11.324   3rd Qu.:28.014   3rd Qu.:10.30   3rd Qu.:  1.9472
#>  Max.   :23.155   Max.   :82.226   Max.   :36.00   Max.   : 32.1296
#>      zscore              fold
#>  Min.   :-3.80673   Min.   : 1.00
#>  1st Qu.:-0.83559   1st Qu.: 8.25
#>  Median :-0.11107   Median :15.50
#>  Mean   :-0.02897   Mean   :15.50
#>  3rd Qu.: 0.41920   3rd Qu.:22.75
#>  Max.   : 5.94494   Max.   :30.00

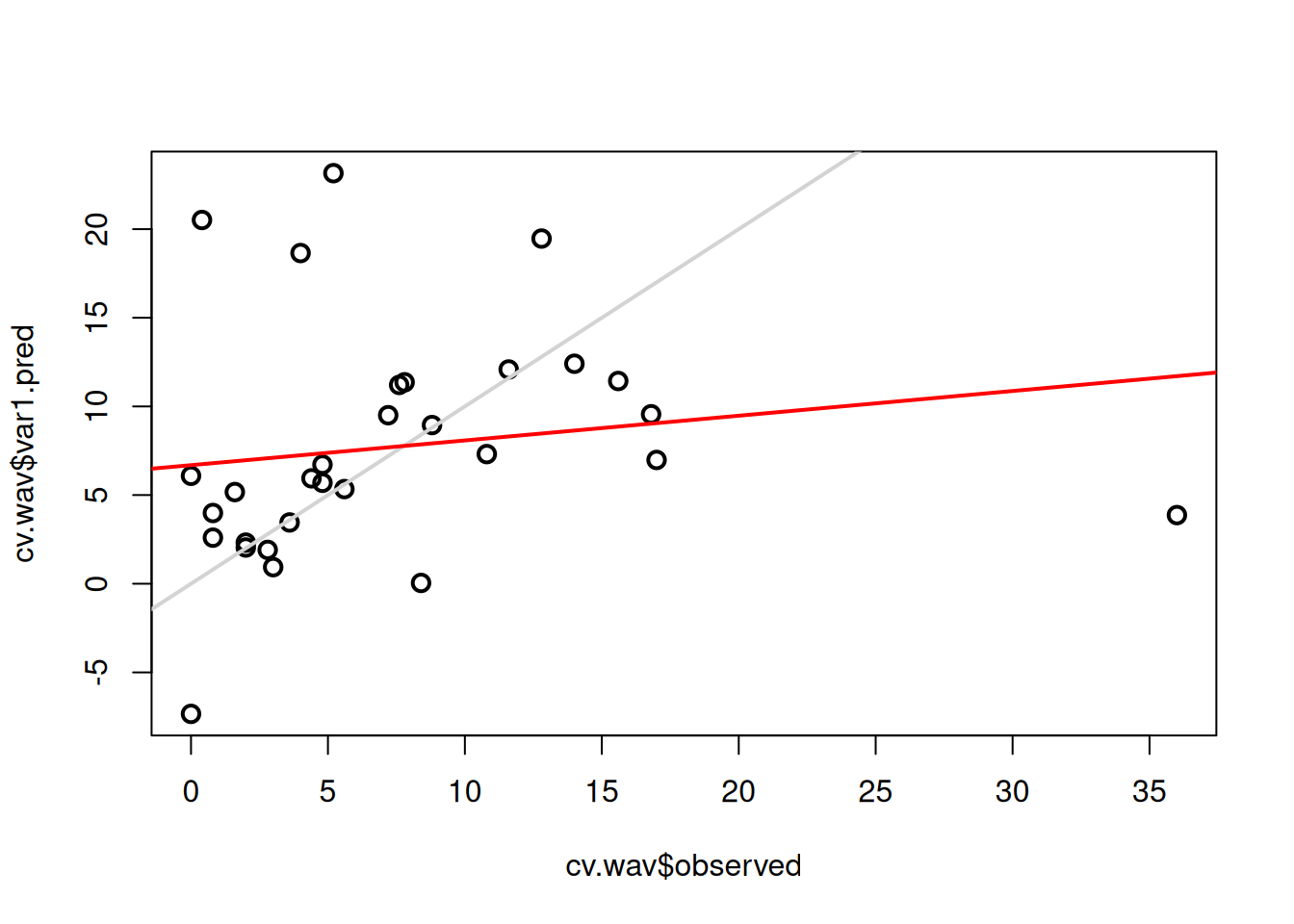

plot(cv.wav$var1.pred ~ cv.wav$observed, cex = 1.2, lwd = 2)
abline(0, 1, col = "lightgrey", lwd = 2)
lm_wav <- lm(cv.wav$var1.pred ~ cv.wav$observed)
abline(lm_wav, col = "red", lwd = 2)

r2_wav = summary(lm_wav)$r.squared
rmse_wav = hydroGOF::rmse(cv.wav$var1.pred, cv.wav$observed)

Tabela das estatística de \(R^2\) e \(RMSE\)

# Criando um data frame com os nomes dos modelos
modelos <- c("Linear", "Exponencial", "Gaussiano", "Wave")

# Combinando os valores de R² e RMSE em um único data frame
tabela_desempenho <- data.frame(
  Modelo = modelos,
  R2 = c(r2_lin, r2_exp, r2_gau, r2_wav),
  RMSE = c(rmse_lin, rmse_exp, rmse_gau, rmse_wav)
)

# Visualizando a tabela
print(tabela_desempenho)
#>        Modelo         R2     RMSE
#> 1      Linear 0.14824713 6.882777
#> 2 Exponencial 0.07648885 7.497328
#> 3   Gaussiano 0.06805650 7.723427
#> 4        Wave 0.02454619 9.006532

Apesar de todos os modelos apresentarem \(R^2\) baixos (indicando que os modelos explicam uma parcela limitada da variabilidade dos dados), o modelo linear se destacou como o mais eficiente nesse conjunto de dados, tanto por explicar mais da variância da variável resposta (acumulado de chuva) quanto por apresentar o menor erro médio de previsão.

Criando os grids do contorno da cidade do Rio de Janeiro para intermpolação

# Importando o contorno do Rio
contorno.rio <- shapefile("dados/chuva/MUNIC_2K_2022_IPP_SIRGAS.shp")

# Ou usar o comando

# contorno.rio <- st_geometry(read_municipality(code_muni = 3304557, year = 2022))

Criando um objeto com apenas o contorno do polígono da cidade do Rio de Janeiro.

# Criando grade para interpolacao com a  resolucao de 50m
r <- raster(contorno.rio, res = 50)

# Criando um objeto formato raster
rp <- rasterize(contorno.rio, r, 0)

# Trasnsformando o objeto raster no formato SpatialPixelsDataFrame
grid <- as(rp, "SpatialPixelsDataFrame")

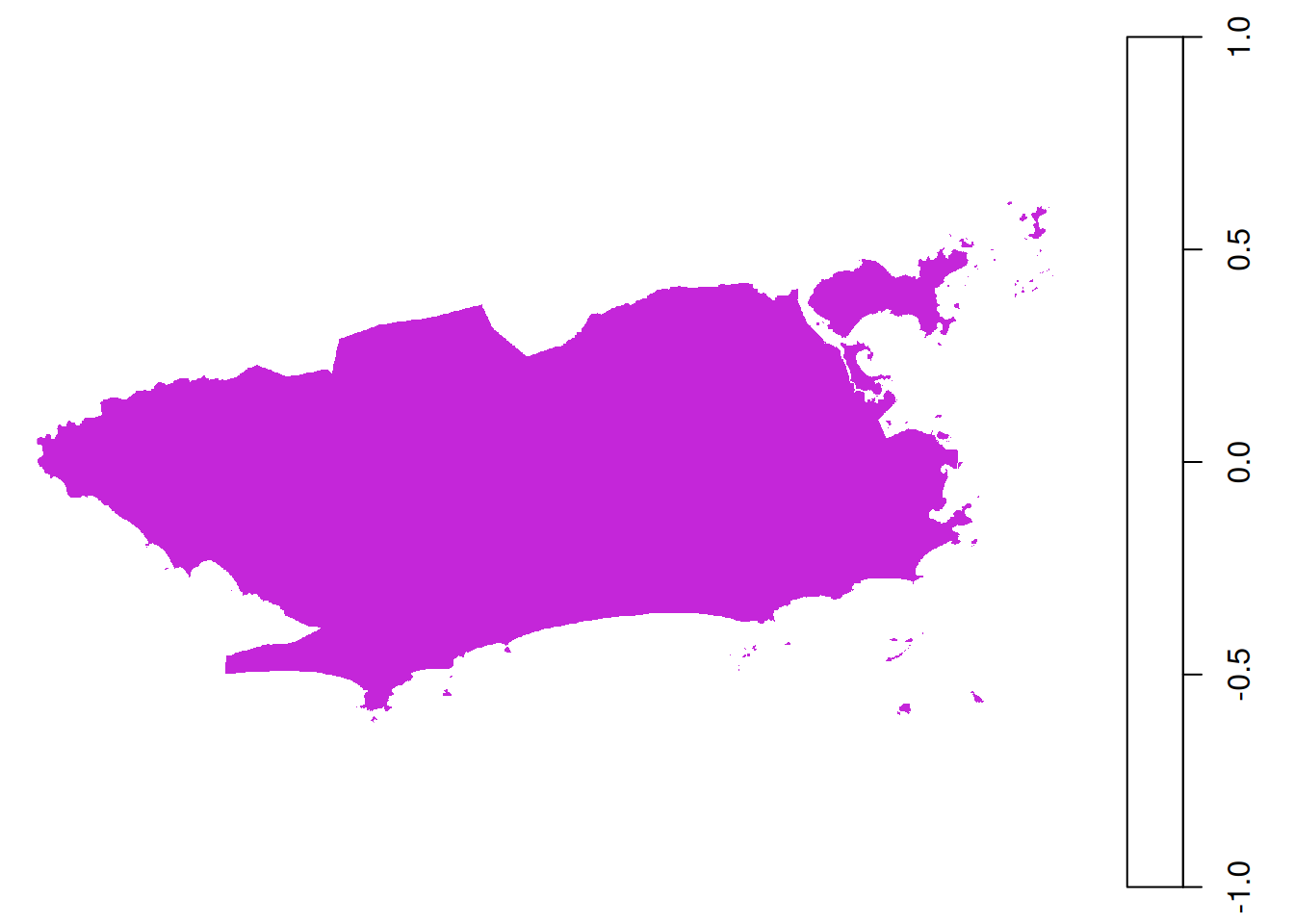

sp::plot(grid)

  • Cria um objeto RasterLayer baseado no contorno geográfico do Rio de Janeiro (contorno.rio).

  • res = 50 define a resolução da grade: cada célula do raster terá 50 metros por 50 metros.

  • Esse raster ainda não contém valores — é só uma grade espacial com a extensão e projeção do contorno.

Krigagem

Visualização via plot
# Colocando os dados de chuva e o grid na mesma projecao
sp::proj4string(pluvio) = CRS(proj4string(contorno.rio))

# Executando a interpolação espacial por krigagem
# usando diferentes modelos de variograma.
mapa_chuva_lin <- krige(acumulado_24h ~1, pluvio, grid, model =lin.fit)
mapa_chuva_exp <- krige(acumulado_24h ~1, pluvio, grid, model =exp.fit)
mapa_chuva_gau <- krige(acumulado_24h ~1, pluvio, grid, model =gau.fit)
mapa_chuva_wav <- krige(acumulado_24h ~1, pluvio, grid, model =wav.fit)

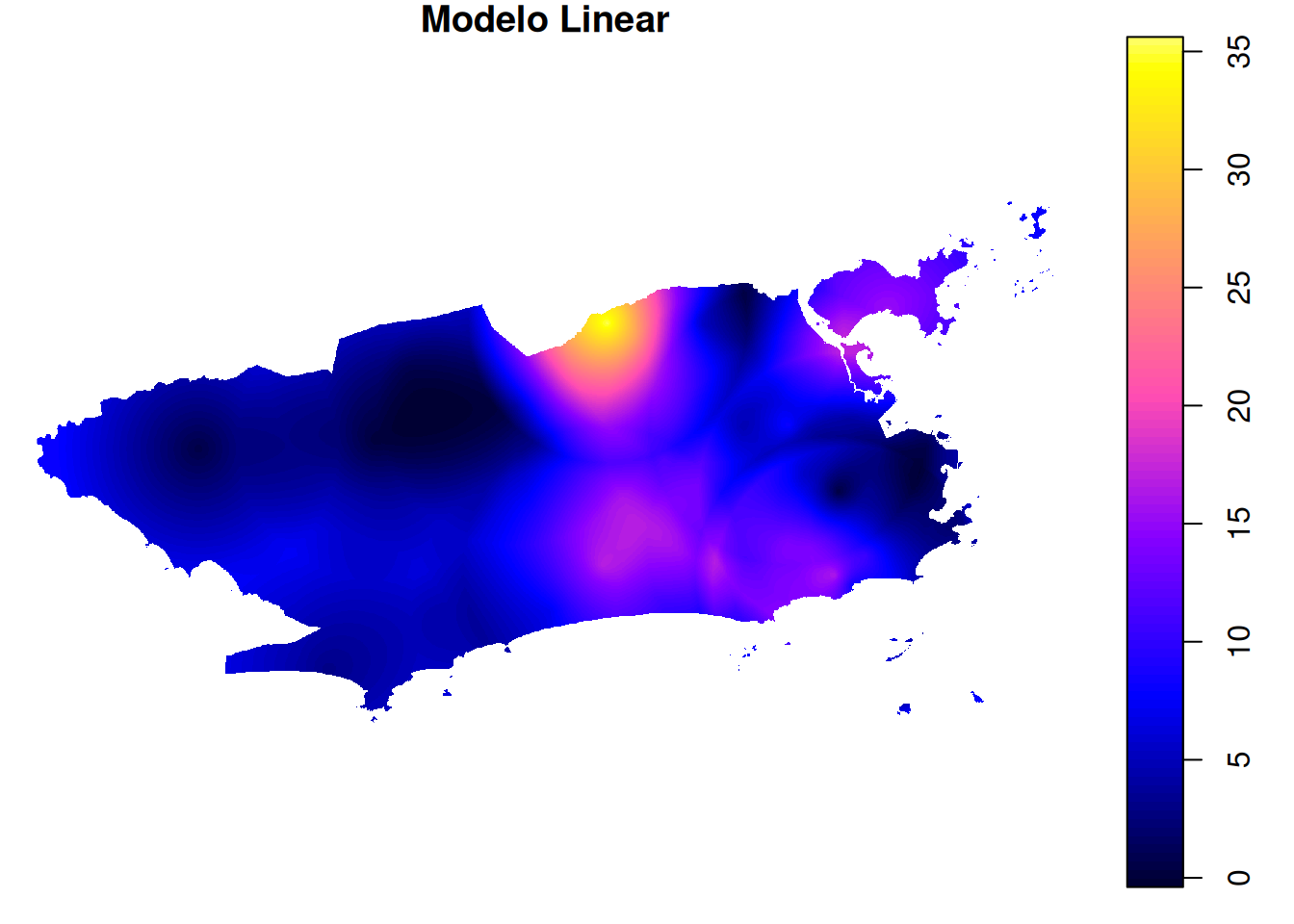

plot.lin <- plot(mapa_chuva_lin, main = "Modelo Linear")

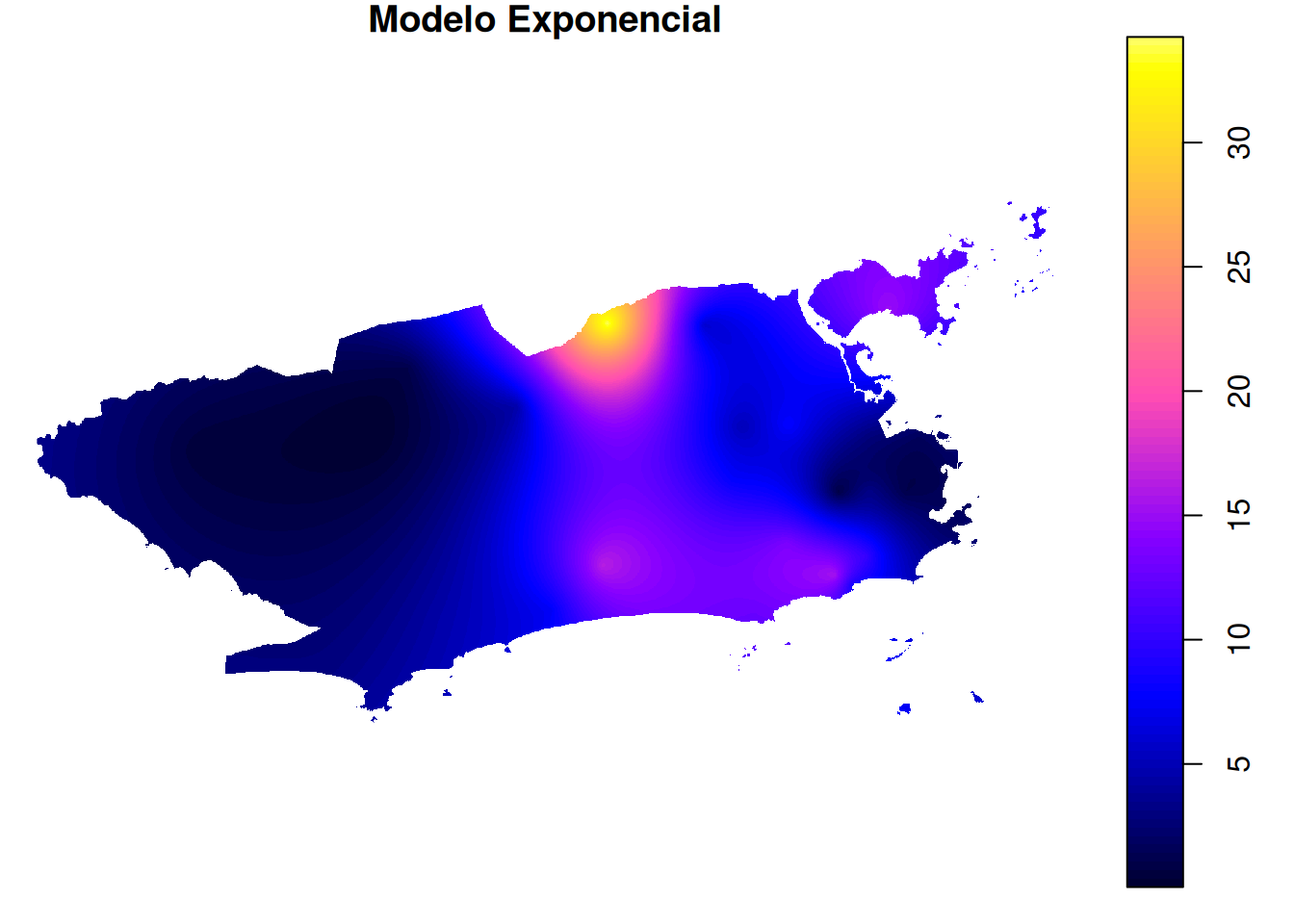

plot.exp <- plot(mapa_chuva_exp, main = "Modelo Exponencial")

plot.gau <- plot(mapa_chuva_gau, main = "Modelo Gaussiano")

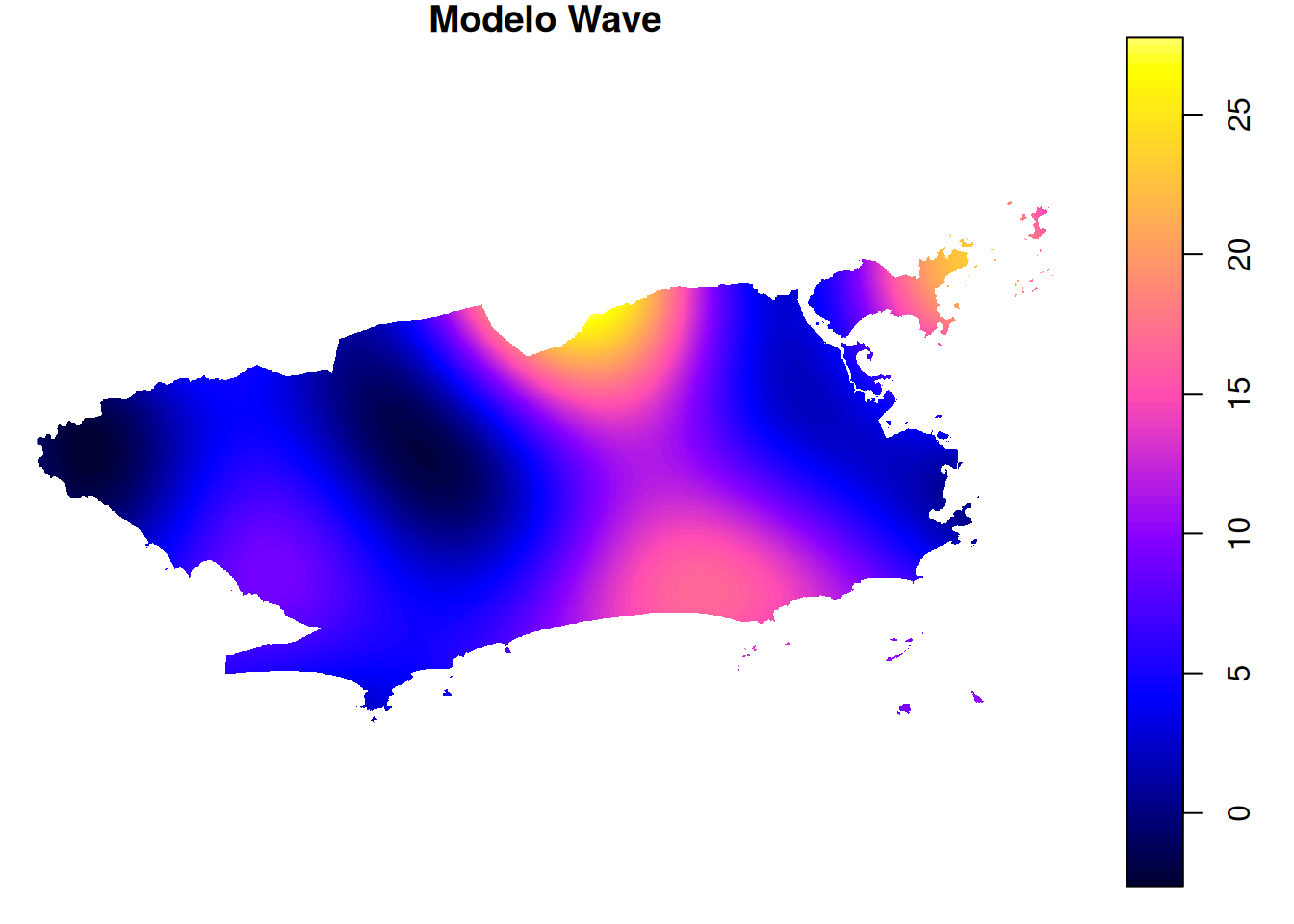

plot.wav <- plot(mapa_chuva_wav, main = "Modelo Wave")

Visualização via spplot
###############################
# Outra opção de gerar o mapa:#
##############################
library(viridis)
# Paleta personalizada: tons frios (azul/verde claro) para baixos, quente (vermelho) para altos
paleta_cor <- rev(viridis(100, option = "A"))  # opção "A" = magma (vermelho escuro a amarelo claro)

# Opções de paleta da função viridis():
# option = "A"  → magma     (preto → roxo → vermelho → laranja → amarelo claro)
# option = "B"  → inferno   (preto → vermelho → laranja → amarelo claro, com mais contraste)
# option = "C"  → plasma    (roxo → rosa → laranja → amarelo claro)
# option = "D"  → viridis   (verde escuro → azul → roxo → amarelo claro) [padrão]
# option = "E"  → cividis   (azul acinzentado → amarelo pálido, acessível para daltônicos)
# option = "F"  → rocket    (roxo escuro → rosa → branco amarelado)
# option = "G"  → mako      (azul escuro → ciano → verde-água, tons frios)
# option = "H"  → turbo     (azul → verde → amarelo → laranja → vermelho, vibrante estilo Google)


# Plots com a nova paleta

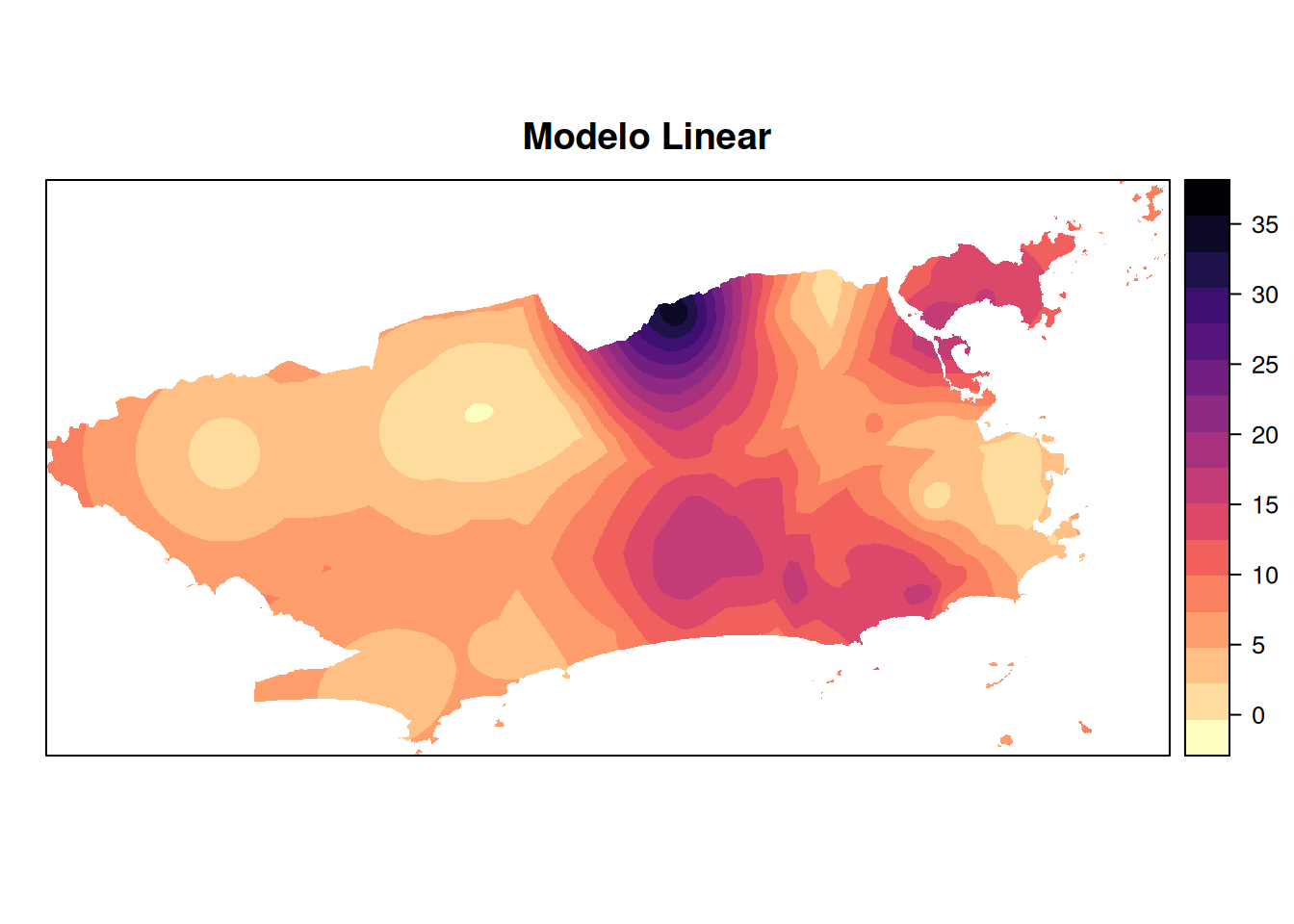

spplot(mapa_chuva_lin, "var1.pred", main = "Modelo Linear", col.regions = paleta_cor)

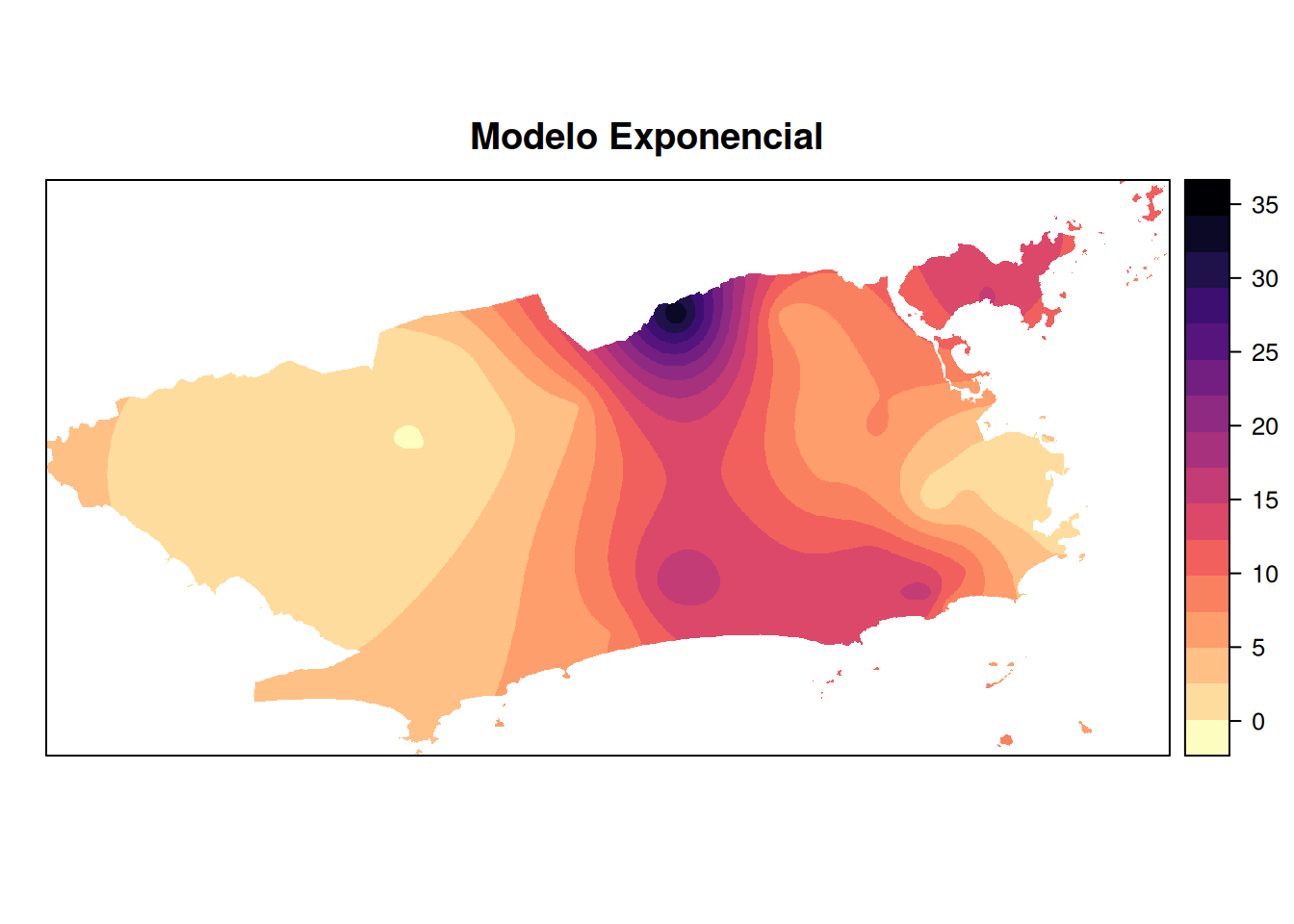

spplot(mapa_chuva_exp, "var1.pred", main = "Modelo Exponencial", col.regions = paleta_cor)

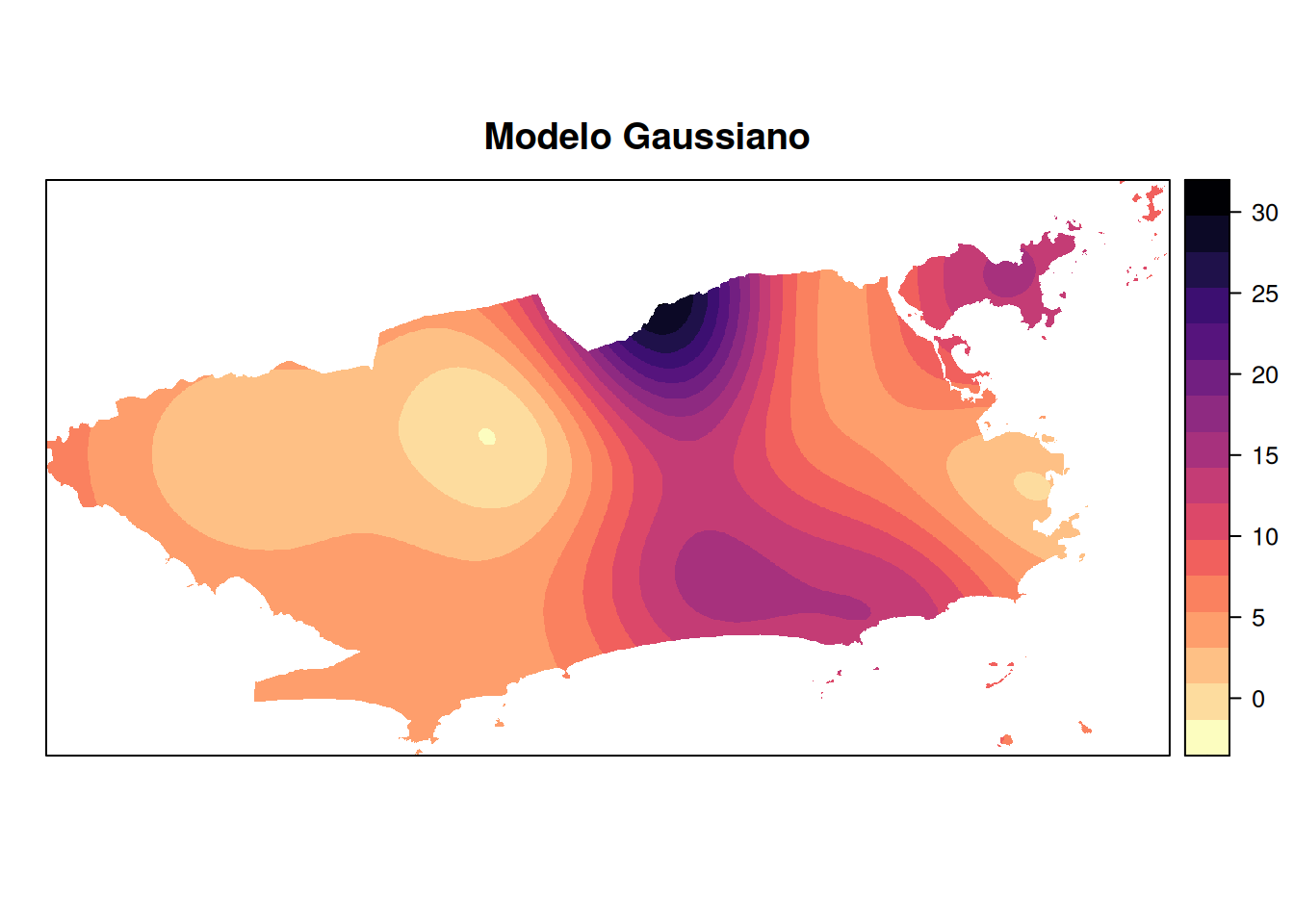

spplot(mapa_chuva_gau, "var1.pred", main = "Modelo Gaussiano", col.regions = paleta_cor)

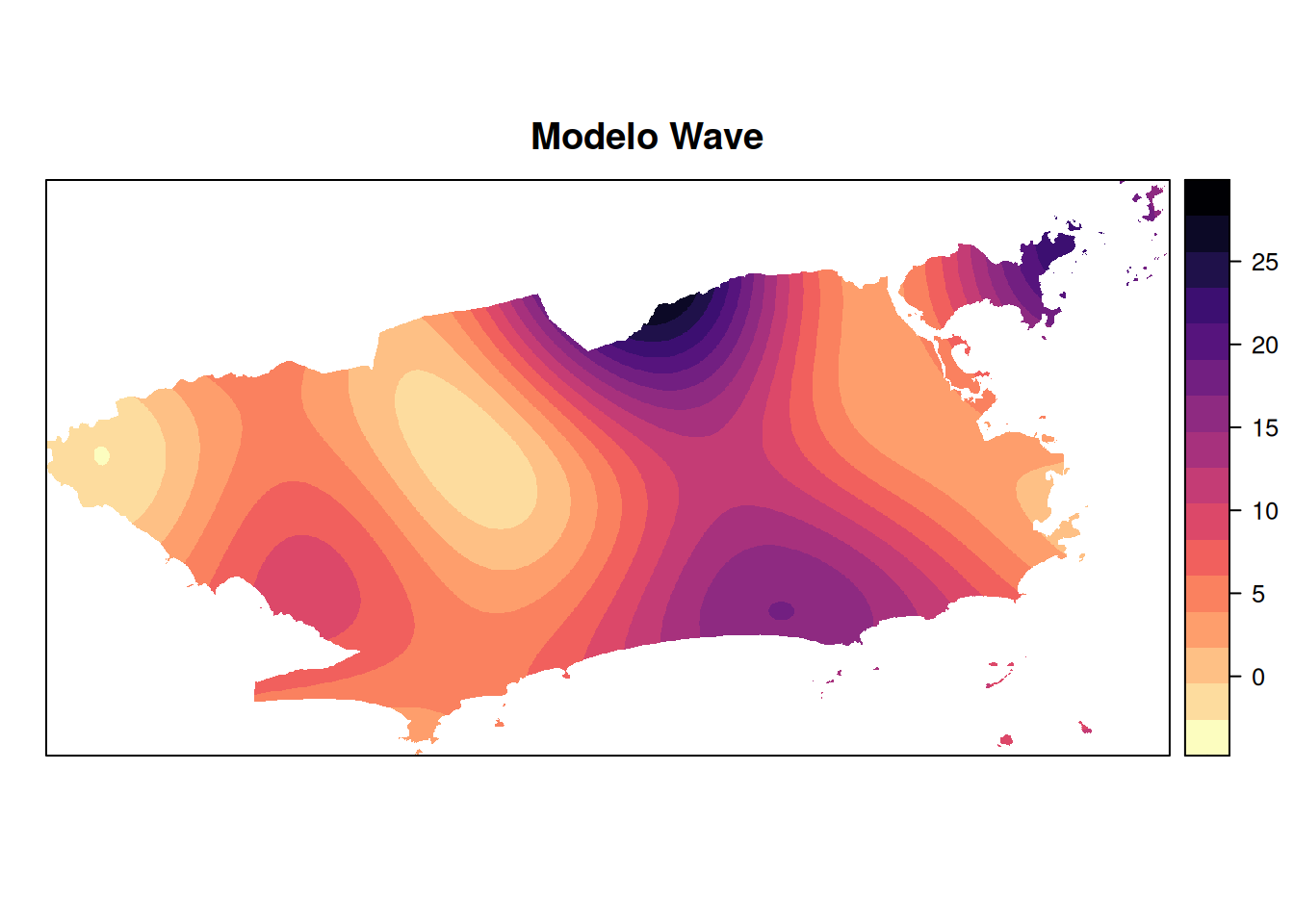

spplot(mapa_chuva_wav, "var1.pred", main = "Modelo Wave", col.regions = paleta_cor)

🔧 Auto Krige

A função autoKrige() do pacote automap é utilizada para realizar a krigagem de forma automatizada, combinando os passos de ajuste do variograma e interpolação espacial em um único processo. Ela permite que o usuário defina uma variável de interesse e as coordenadas espaciais associadas, e então calcula o variograma experimental, ajusta automaticamente (ou conforme especificado) um modelo teórico de variograma — como exponencial, gaussiano ou esférico — e executa a krigagem ordinária sobre uma grade de predição. O resultado é um objeto que contém os valores interpolados, a variância da predição e os parâmetros do modelo ajustado, o que facilita a geração de mapas e a análise espacial de forma prática e eficiente, mesmo para usuários com pouca familiaridade com o ajuste manual de variogramas.

# Modelando
auto.krige = autoKrige(acumulado_24h~x+y, pluvio, grid, model = 'Exp')
#> [using universal kriging]
summary(auto.krige)
#> krige_output:
#> Object of class SpatialPixelsDataFrame
#> Coordinates:
#>         min       max
#> x  623533.4  695333.4
#> y 7446574.5 7483374.5
#> Is projected: TRUE
#> proj4string :
#> [+proj=utm +zone=23 +south +ellps=GRS80 +towgs84=0,0,0,0,0,0,0 +units=m
#> +no_defs]
#> Number of points: 481750
#> Grid attributes:
#>    cellcentre.offset cellsize cells.dim
#> s1          623558.4       50      1436
#> s2         7446599.5       50       736
#> Data attributes:
#>    var1.pred           var1.var           var1.stdev
#>  Min.   :-0.01083   Min.   :  0.07308   Min.   : 0.2703
#>  1st Qu.: 1.50803   1st Qu.: 14.16177   1st Qu.: 3.7632
#>  Median : 5.25560   Median : 22.76226   Median : 4.7710
#>  Mean   : 6.66402   Mean   : 24.90904   Mean   : 4.7804
#>  3rd Qu.:11.20533   3rd Qu.: 31.22818   3rd Qu.: 5.5882
#>  Max.   :35.96625   Max.   :148.38326   Max.   :12.1813
#>
#> exp_var:
#>   np      dist    gamma dir.hor dir.ver   id
#> 1  8  2254.389 11.19978       0       0 var1
#> 2 27  4384.026 13.98185       0       0 var1
#> 3 35  6073.421 36.23544       0       0 var1
#> 4 54  8869.824 53.69680       0       0 var1
#> 5 50 12016.434 41.83955       0       0 var1
#> 6 47 15019.442 52.23264       0       0 var1
#> 7 52 18659.164 85.79906       0       0 var1
#>
#> var_model:
#>   model    psill    range
#> 1   Nug   0.0000     0.00
#> 2   Exp 176.6964 33077.08
#> Sums of squares betw. var. model and sample var.[1] 0.0003263469

  • acumulado_24h ~ x + y: fórmula indicando que será feito um modelo espacial com base nas coordenadas x e y para a variável de interesse acumulado_24h (precipitação).

  • pluvio: dados observados de precipitação (classe SpatialPointsDataFrame).

  • grid: grade de predição (onde queremos estimar os valores).

  • modelmodel = "Exp": especifica o tipo de modelo de variograma a ser ajustado — neste caso, exponencial.

# Validação cruzada
auto.krige.cv <- autoKrige.cv(acumulado_24h~x+y, pluvio, model = 'Exp')
summary(auto.krige.cv)
#>             [,1]
#> mean_error  0.36
#> me_mean     0.04904
#> MAE         4.544
#> MSE         57.79
#> MSNE        1.789
#> cor_obspred 0.2754
#> cor_predres -0.3772
#> RMSE        7.602
#> RMSE_sd     1.022
#> URMSE       7.594
#> iqr         4.636

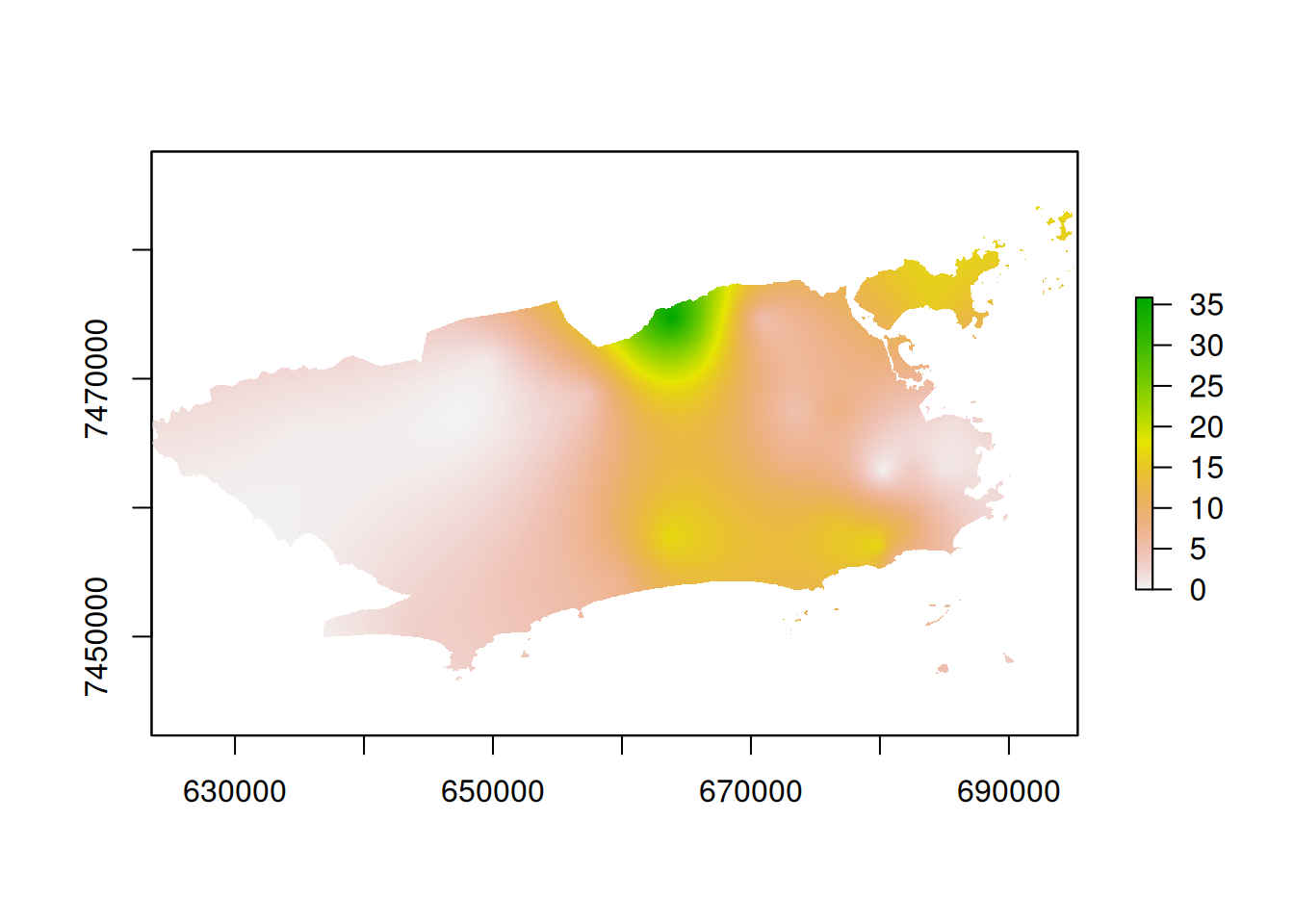

Convertendo para o formato raster - auto krige

raster_chuva <- raster(auto.krige$krige_output)
plot(raster_chuva)

# Outra opção de plotar o raster

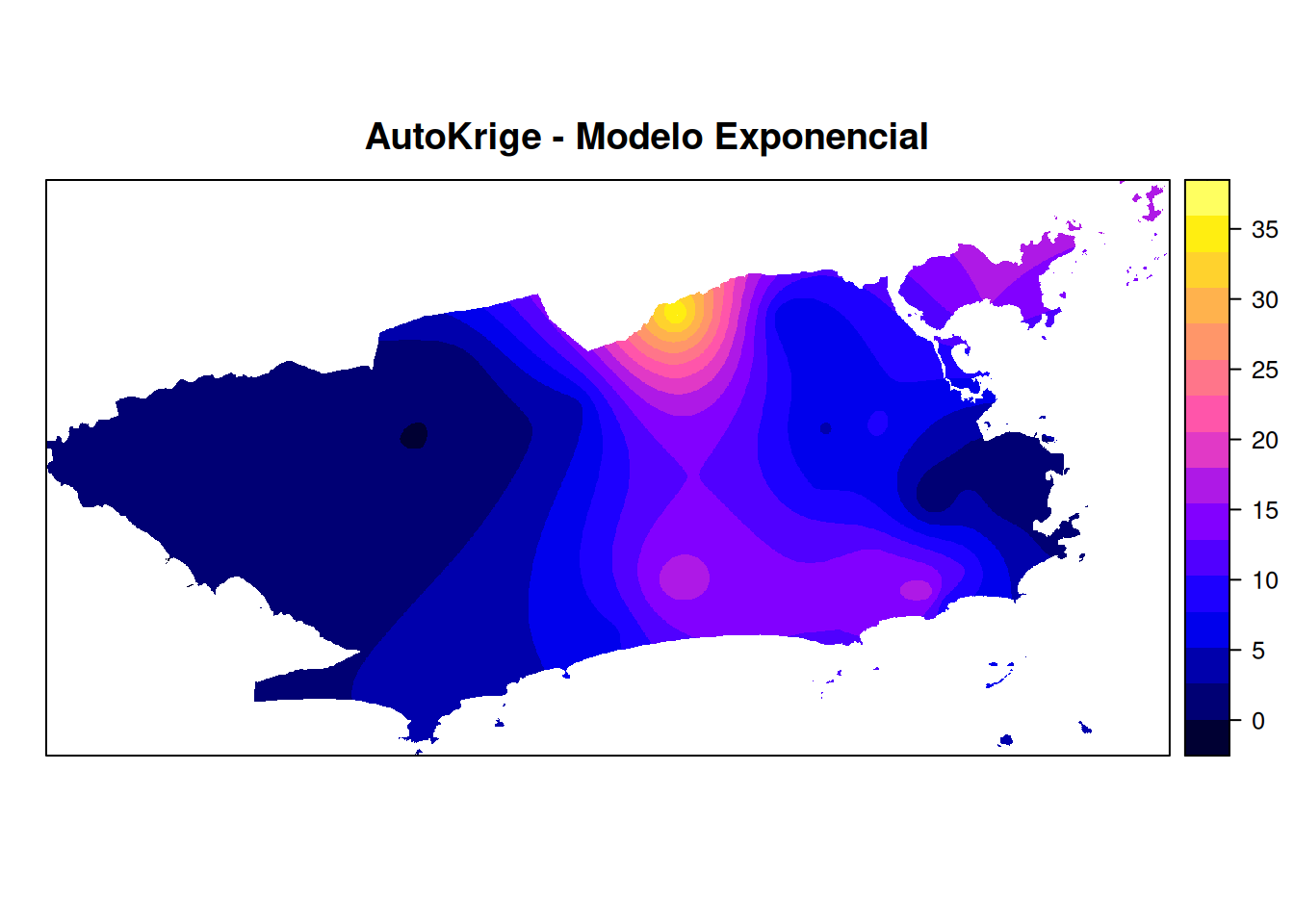

sp::spplot(auto.krige$krige_output, "var1.pred", main = "AutoKrige - Modelo Exponencial")

  • Caso queira salvar a imagem raster em um arquivo formato geotiff para ler em algum SIG por exemplo:
# Exportando o objeto da imagem
writeRaster(raster_chuva,
            filename = 'dados/chuva/chuva_auto.tiff',
            format = 'GTiff',
            overwrite = T)

# Importando de volta para o R
raster_chuva <- raster("dados/chuva/chuva_auto.tiff")

🔍 Fazendo o mapa interativo com as estações

# 1. Importando e transformando as estações pluviométricas
estacoes.sf <- read_sf("dados/chuva/Estac_C3_B5es_Alerta_Rio.shp")
estacoes.longlat <- st_transform(estacoes.sf, 4326)  # EPSG:4326 = WGS84
estacoes.longlat$coords <- st_coordinates(estacoes.longlat)
estacoes.longlat$X <- estacoes.longlat$coords[, 1]
estacoes.longlat$Y <- estacoes.longlat$coords[, 2]
# 2. Importando e transformando a malha de bairros
bairros.sf <- read_sf("dados/chuva/BAIRROS_2K_2022_IPP_SIRGAS.shp")
bairros.longlat <- st_transform(bairros.sf, 4326)
bairros.longlat <- st_make_valid(bairros.longlat)  # Corrige geometrias se necessário
# 3. Convertendo o resultado da krigagem para raster
raster_chuva <- raster(auto.krige$krige_output["var1.pred"])

# 4. Projetando o raster para WGS84
raster_chuva_longlat <- projectRaster(raster_chuva, crs = CRS("+proj=longlat +datum=WGS84"))
# 5. Definindo a paleta de cores da superfície interpolada
pal <- colorNumeric(
  palette = c("#000066", "#00c8f8", "#F0E68C", "#FFFF00", "#FF8C00"),
  domain = values(raster_chuva_longlat),
  na.color = "transparent",
  reverse = TRUE
)
# 6. Construindo o mapa interativo
# NOTA IMPORTANTE: Este código deve ser executado interativamente no RStudio
# A renderização em documento Quarto pode causar conflitos com dependências jQuery do leaflet
# Para usar este código, copie e execute diretamente no console do R

leaflet(data = estacoes.longlat, options = leafletOptions(attributionControl = FALSE)) |>
  addProviderTiles("CartoDB.Positron", group = "Ruas") |>
  addProviderTiles("Esri.WorldImagery", options = providerTileOptions(opacity = 0.7), group = "Satélite") |>
  addProviderTiles("CartoDB.Voyager", group = "Voyager") |>
  # Escala (distância)
  addScaleBar(position = "bottomleft") |>
  # Coordenadas do mouse
  addMouseCoordinates() |>
  # Define a visualização inicial
  setView(lng = -43.42, lat = -22.90, zoom = 10.4) |>
  # Adicionando os marcadores das estações
  addMarkers(~X, ~Y, popup = ~as.character(est), label = ~as.character(est), group = "Estações") |>
  # Adicionando a malha de bairros
  addPolygons(data = bairros.longlat,
              weight = 3,
              color = "darkblue",
              smoothFactor = 1,
              fill = FALSE,
              labelOptions = labelOptions(
                style = list("font-weight" = "normal", padding = "3px 8px"),
                textsize = "13px",
                direction = "auto"),
              group = "Bairros") |>
  # Adicionando o raster de chuva interpolada
  addRasterImage(raster_chuva_longlat, colors = pal, opacity = 0.8, group = "Chuva: 1 semana") |>
  # Legenda
  addLegend(pal = pal, values = values(raster_chuva_longlat),
            title = "Chuva Acumulada - 1 semana",
            group = "Chuva: 1 semana") |>
  # Controle das camadas
  addLayersControl(
    baseGroups = c("Voyager", "Ruas", "Satélite"),
    overlayGroups = c("Estações", "Bairros", "Chuva: 1 semana"),
    options = layersControlOptions(collapsed = FALSE),
    position = "bottomleft") |>
  # Oculta os bairros inicialmente
  hideGroup(group = c("Bairros"))
